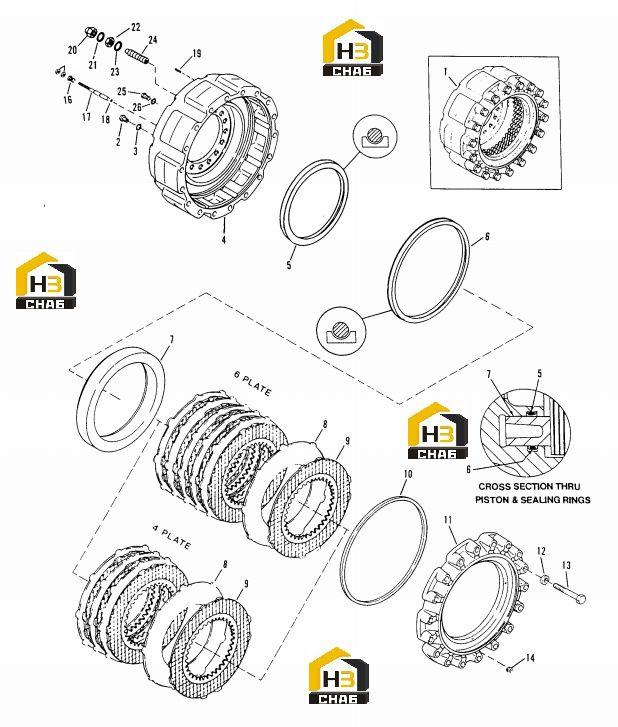

Узел тормоза

← Комплектующие бортового редуктора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Multi-Disc Brake Ass'y. Includes Items 2 Thru 29

Каталожный номер:2114268

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cooling Inlet Plug

Каталожный номер:24K6

Комплект:5

Примечание:

№ на схеме:3

Наименование:Cooling Inlet Plug "O" Ring - Part Of Item # 2

Каталожный номер:91F6

Комплект:5

Примечание:

№ на схеме:4

Наименование:Brake Housing

Каталожный номер:2114269

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Sealing Inner Ring Assembly

Каталожный номер:2111807

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Sealing Outer Ring Assembly

Каталожный номер:2111808

Комплект:1

Примечание:

№ на схеме:7

Наименование:Brake Piston

Каталожный номер:2108426

Комплект:1

Примечание:

№ на схеме:8

Наименование:Reaction Disc

Каталожный номер:2108427

Комплект:6

Примечание:

№ на схеме:9

Наименование:Friction Disc Assembly

Каталожный номер:2108428

Комплект:6

Примечание:

№ на схеме:10

Наименование:Cover & Housing Seal

Каталожный номер:2108431

Комплект:1

Примечание:

№ на схеме:11

Наименование:Brake Outer Cover

Каталожный номер:2114092

Комплект:1

Примечание:

№ на схеме:12

Наименование:Brake Cover Washer

Каталожный номер:111656

Комплект:18

Примечание:

№ на схеме:13

Наименование:Brake Cover Capscrew

Каталожный номер:17C1248H

Комплект:18

Примечание:

№ на схеме:14

Наименование:Puller Hole Screw

Каталожный номер:19G808H

Комплект:2

Примечание:

№ на схеме:16A

Наименование:"O" Ring - N.I.

Каталожный номер:91F6

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap - Wear Indicator

Каталожный номер:2113017

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wear Indicator Pin

Каталожный номер:2114153

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin "O" Ring

Каталожный номер:76K10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bleeder Screw

Каталожный номер:208805

Комплект:1

Примечание:

№ на схеме:20

Наименование:Slack Adjuster Acorn Nut

Каталожный номер:2111821

Комплект:3

Примечание:
