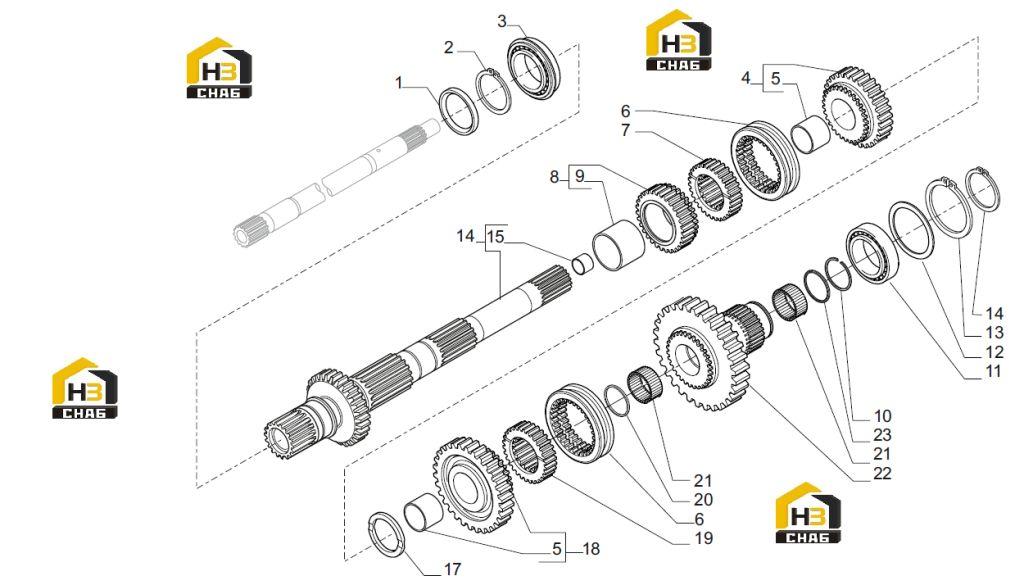

Вал вторичный

← Коробка передач Вал первичный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:025353

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap ring

Каталожный номер:025032

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:026159

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear Z=27

Каталожный номер:140053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:140122

Комплект:1

Примечание:140054

№ на схеме:5

Наименование:Bush

Каталожный номер:140122

Комплект:1

Примечание:140053

№ на схеме:6

Наименование:Sleeve

Каталожный номер:140639

Комплект:2

Примечание:

№ на схеме:7

Наименование:gears coupling 1st-2nd

Каталожный номер:140199

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear Z=21

Каталожный номер:140052

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:140129

Комплект:1

Примечание:140052

№ на схеме:10

Наименование:Lock ring

Каталожный номер:024999

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim 0.10 mm

Каталожный номер:141074

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.30 mm

Каталожный номер:141075

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.50 mm

Каталожный номер:141076

Комплект:-

Примечание:

№ на схеме:13

Наименование:Snap ring D85

Каталожный номер:024926

Комплект:1

Примечание:

№ на схеме:14

Наименование:Secondary shaft Z=26

Каталожный номер:644536

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:140294

Комплект:1

Примечание:644536

№ на схеме:16

Наименование:Snap ring

Каталожный номер:024800

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:140640

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear Z=34

Каталожный номер:642738

Комплект:1

Примечание:For transm. 358734

№ на схеме:18

Наименование:Gear Z=33

Каталожный номер:140054

Комплект:1

Примечание:For transm. 358731

№ на схеме:19

Наименование:3rd-4th gears coupling

Каталожный номер:140200

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:141080

Комплект:1

Примечание:

№ на схеме:21

Наименование:Needle bearing

Каталожный номер:028029

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gear Z=18/38

Каталожный номер:140055

Комплект:1

Примечание:For transm. 358734

№ на схеме:22

Наименование:Gear Z=19/38

Каталожный номер:145296

Комплект:1

Примечание:For transm. 358731

№ на схеме:23

Наименование:Spacer

Каталожный номер:141081

Комплект:1

Примечание:
