Вал первичный

← Вал вторичный Передача заднего хода →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

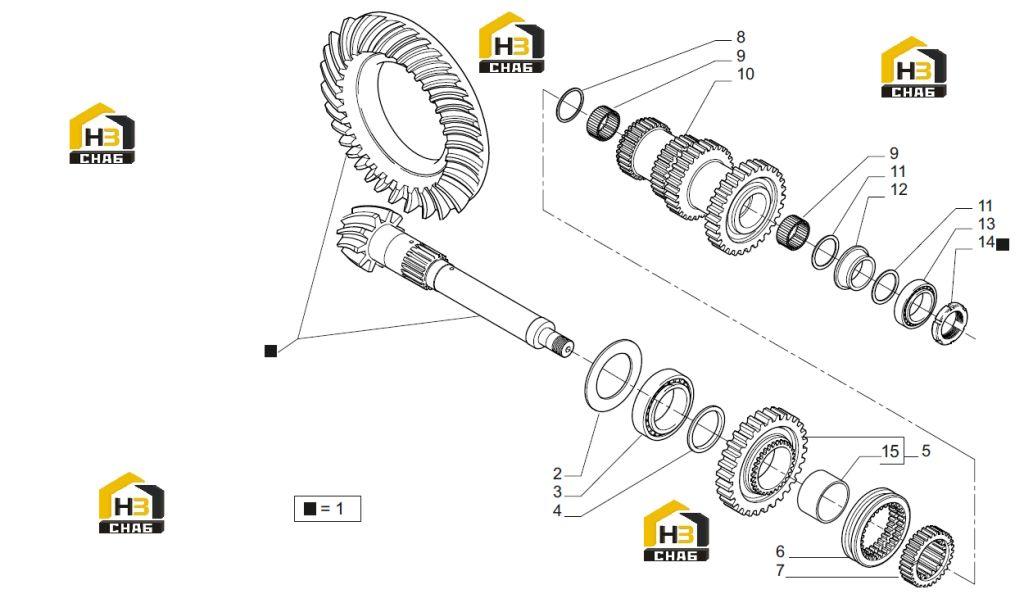

№ на схеме:1

Наименование:Bevel gear pinion set 11/45

Каталожный номер:068132

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim 3.5 mm

Каталожный номер:120930

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.4 mm

Каталожный номер:120928

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.3 mm

Каталожный номер:120926

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.2 mm

Каталожный номер:120924

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.1 mm

Каталожный номер:120922

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.0 mm

Каталожный номер:120920

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.9 mm

Каталожный номер:120918

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.8 mm

Каталожный номер:120916

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.7 mm

Каталожный номер:120914

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.6 mm

Каталожный номер:120912

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.5 mm

Каталожный номер:120910

Комплект:-

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:027313

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer

Каталожный номер:140652

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear Z=44

Каталожный номер:145295

Комплект:1

Примечание:For transm. 358731

№ на схеме:5

Наименование:Gear Z=45

Каталожный номер:140056

Комплект:1

Примечание:For transm. 358734

№ на схеме:6

Наименование:Sleeve

Каталожный номер:116597

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hub

Каталожный номер:140650

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:140651

Комплект:1

Примечание:

№ на схеме:9

Наименование:Needle bearing

Каталожный номер:148329

Комплект:2

Примечание:

№ на схеме:10

Наименование:Primary shaft Z=24/28/36/41

Каталожный номер:642739

Комплект:1

Примечание:For transm. 358734

№ на схеме:10

Наименование:Primary shaft Z=24/30/36/41

Каталожный номер:148331

Комплект:1

Примечание:For transm. 358731

№ на схеме:11

Наименование:Shim 0.50 mm

Каталожный номер:106873

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.30 mm

Каталожный номер:106872

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.25 mm

Каталожный номер:123842

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.10 mm

Каталожный номер:106871

Комплект:-

Примечание:

№ на схеме:12

Наименование:Spacer

Каталожный номер:141073

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:027305

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring nut

Каталожный номер:141072

Комплект:1

Примечание:068132

№ на схеме:15

Наименование:Bush

Каталожный номер:140109

Комплект:1

Примечание:145295
