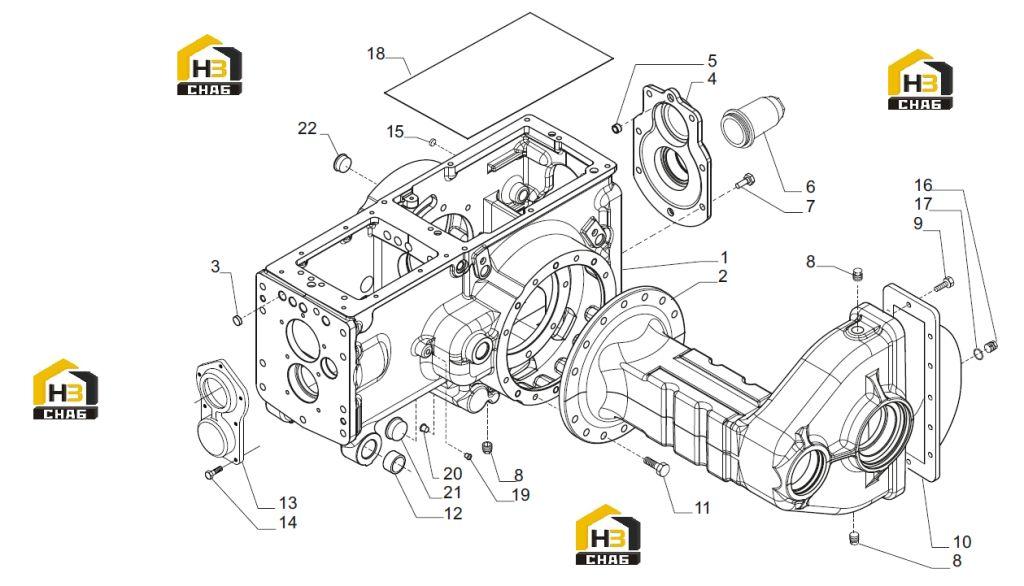

Коробка передач

← Педали тормоза и сцепления Вал вторичный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission housing

Каталожный номер:358928

Комплект:1

Примечание:

№ на схеме:2

Наименование:Trumpet

Каталожный номер:147110

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug D 16

Каталожный номер:117747

Комплект:4

Примечание:

№ на схеме:4

Наименование:Rear cover

Каталожный номер:140617

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bush 14x10.5x9

Каталожный номер:141084

Комплект:2

Примечание:

№ на схеме:6

Наименование:Protective cover

Каталожный номер:144730

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M 10x1.5x25

Каталожный номер:020851

Комплект:7

Примечание:

№ на схеме:8

Наименование:Plug M 22x1.5

Каталожный номер:092270

Комплект:5

Примечание:

№ на схеме:9

Наименование:Screw M8x16

Каталожный номер:020776

Комплект:24

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:140982

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M 12x1.75x35

Каталожный номер:125585

Комплект:28

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:121247

Комплект:2

Примечание:

№ на схеме:13

Наименование:Front cover

Каталожный номер:140616

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M 8x1.25x22

Каталожный номер:020780

Комплект:7

Примечание:

№ на схеме:15

Наименование:Plug D 20.3

Каталожный номер:138341

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug M22X1.5

Каталожный номер:146255

Комплект:2

Примечание:

№ на схеме:17

Наименование:Copper washer 22X28X1.5

Каталожный номер:023274

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:144731

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug D9

Каталожный номер:030756

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug D11

Каталожный номер:030754

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug D39

Каталожный номер:030776

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug D30

Каталожный номер:030788

Комплект:2

Примечание:
