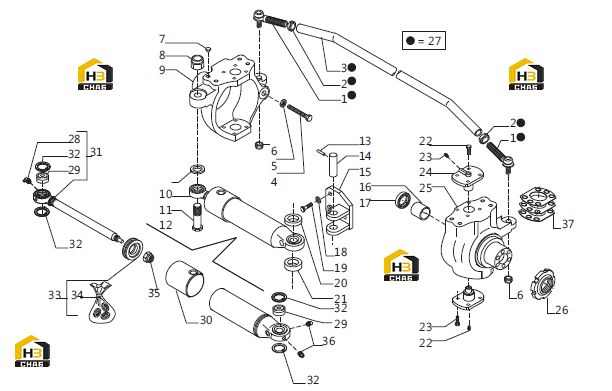

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ball joint 29

Каталожный номер:107633

Комплект:2

Примечание:138498 (ремкомплект)

№ на схеме:2

Наименование:Nut M20x1.536

Каталожный номер:022186

Комплект:2

Примечание:138498 (ремкомплект)

№ на схеме:3

Наименование:Steering rod

Каталожный номер:138497

Комплект:1

Примечание:138498 (ремкомплект)

№ на схеме:4

Наименование:Bolt 32

Каталожный номер:116462

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M16

Каталожный номер:22123

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M14x1.5

Каталожный номер:22428

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug D14.6x9.5

Каталожный номер:30782

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut self-lock. M22x1.5

Каталожный номер:22442

Комплект:1

Примечание:

№ на схеме:9

Наименование:LH Swivel housing

Каталожный номер:126671

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 30x22.1x4

Каталожный номер:120584

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steering cylinder

Каталожный номер:118542

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin D22x100

Каталожный номер:115779

Комплект:1

Примечание:

№ на схеме:13

Наименование:Split pin D8x36

Каталожный номер:024445

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin D22x95

Каталожный номер:119298

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:130357

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring 6

Каталожный номер:116723

Комплект:2

Примечание:

№ на схеме:18

Наименование:RIng D14

Каталожный номер:023120

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bolt M14x35

Каталожный номер:021237

Комплект:3

Примечание:

№ на схеме:20

Наименование:Spacer 33.7x22.1x7.5

Каталожный номер:114557

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer 33.7x22.1x11

Каталожный номер:118515

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x1.75x30 (Atbl.)

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:23

Наименование:Grease nipple M6x1

Каталожный номер:24210

Комплект:4

Примечание:

№ на схеме:24

Наименование:King pin

Каталожный номер:118511

Комплект:4

Примечание:

№ на схеме:25

Наименование:RH Swivel housing

Каталожный номер:126672

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring nut

Каталожный номер:117435

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steering rod assy

Каталожный номер:130372

Комплект:1

Примечание:

№ на схеме:28

Наименование:Grease nipple M6x1

Каталожный номер:024212

Комплект:1

Примечание:049030 (ремкомплект)

№ на схеме:29

Наименование:Ball joint

Каталожный номер:43421

Комплект:2

Примечание:118542/049030 (ремкомплект)

№ на схеме:30

Наименование:Cylinder head

Каталожный номер:49952

Комплект:1

Примечание:118542 (ремкомплект)

№ на схеме:31

Наименование:Rod assy

Каталожный номер:49030

Комплект:1

Примечание:118542 (ремкомплект)

№ на схеме:32

Наименование:Circlip

Каталожный номер:43420

Комплект:2

Примечание:118542/049030 (ремкомплект)

№ на схеме:33

Наименование:Piston and cylinder seal kit

Каталожный номер:43513

Комплект:1

Примечание:118542 (ремкомплект)

№ на схеме:34

Наименование:Cylinder seal kit

Каталожный номер:43514

Комплект:1

Примечание:043513 (ремкомплект)

№ на схеме:35

Наименование:Locknut M16x1.5

Каталожный номер:022433

Комплект:1

Примечание:118542 (ремкомплект)

№ на схеме:36

Наименование:Grease nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:118542 (ремкомплект)

№ на схеме:37

Наименование:Shim 0,35 mm.

Каталожный номер:118507

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shim 0,19 mm.

Каталожный номер:118506

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shim 0,10 mm.

Каталожный номер:118505

Комплект:1

Примечание:
