Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

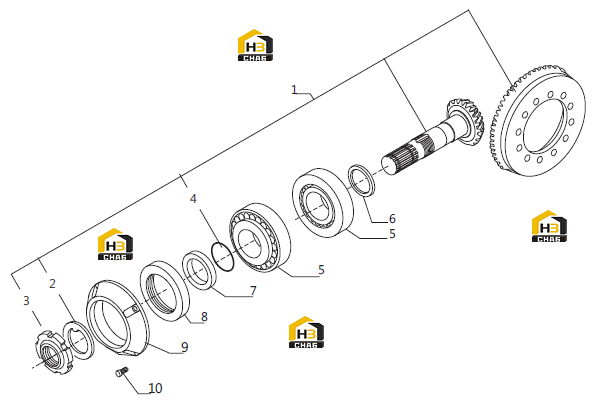

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/pinion set Z 15/32

Каталожный номер:66328

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lockwasher

Каталожный номер:118446

Комплект:1

Примечание:66328 (ремкомплект)

№ на схеме:3

Наименование:Ring nut M35x1,5

Каталожный номер:118445

Комплект:1

Примечание:66328 (ремкомплект)

№ на схеме:4

Наименование:O-ring

Каталожный номер:028532

Комплект:1

Примечание:66328 (ремкомплект)

№ на схеме:6

Наименование:Shim 2.50 mm.

Каталожный номер:118450

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.60 mm.

Каталожный номер:118452

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.70 mm.

Каталожный номер:118454

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.80 mm.

Каталожный номер:118456

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.90 mm.

Каталожный номер:118458

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.00 mm.

Каталожный номер:118460

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.10 mm.

Каталожный номер:118462

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.20 mm.

Каталожный номер:118464

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30 mm.

Каталожный номер:118466

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.40 mm.

Каталожный номер:118468

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:130569

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027349

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:130821

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:130570

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x16

Каталожный номер:021362

Комплект:4

Примечание:
