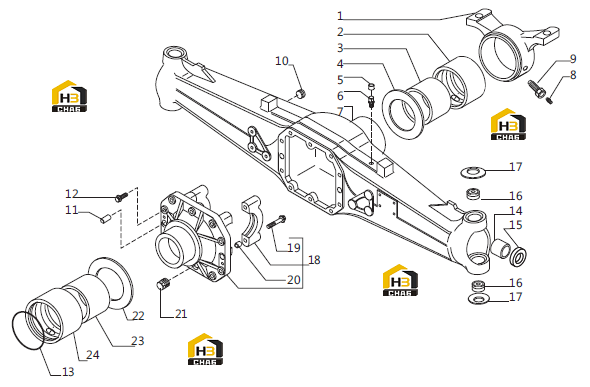

Корпус моста

← Редуктор бортовой Кулак поворотный и рулевой цилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front support

Каталожный номер:127477

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bush

Каталожный номер:101575

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bush

Каталожный номер:101565

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thrust washer

Каталожный номер:115776

Комплект:1

Примечание:

№ на схеме:5

Наименование:Protecting cover

Каталожный номер:130532

Комплект:1

Примечание:

№ на схеме:6

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:7

Наименование:Axle housing

Каталожный номер:128092

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:125002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug M24x1.5

Каталожный номер:128050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin D15x35

Каталожный номер:087660

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M12x33

Каталожный номер:125827

Комплект:10

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:028103

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:118504

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal ring

Каталожный номер:118516

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:27245

Комплект:4

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:25097

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:20

Наименование:Centering bush

Каталожный номер:072235

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug M24x1.5

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:22

Наименование:Thrust washer

Каталожный номер:127495

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bush

Каталожный номер:127503

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bush

Каталожный номер:127502

Комплект:1

Примечание:
