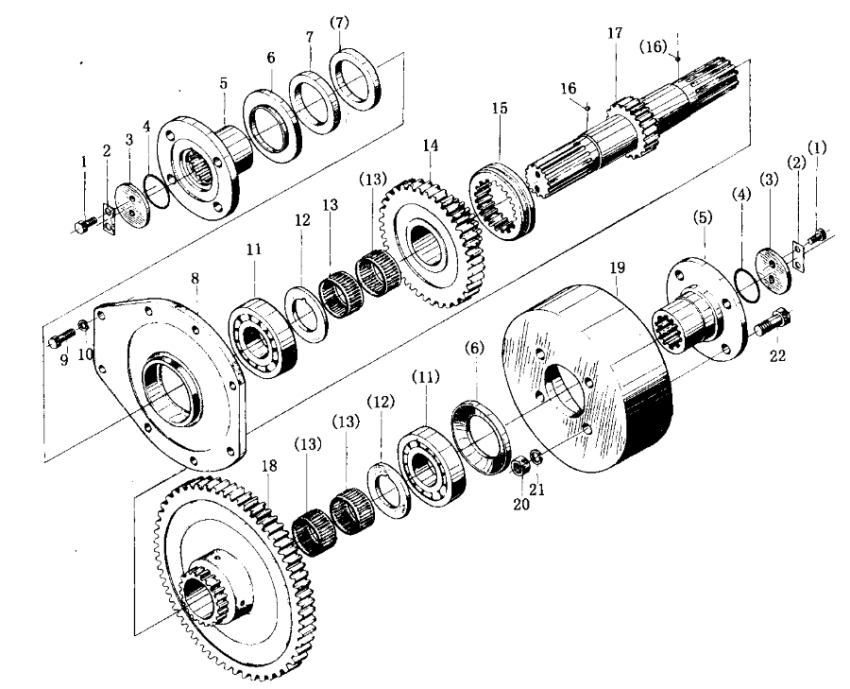

Output Shaft II (for model ZL20AX5)

← Housing Assembly ZL20-03200, ZL20-032000X1 Input Shaft Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:

№ на схеме:2

Наименование:Stop pad

Каталожный номер:ZL20-030077

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pressure plate

Каталожный номер:ZL20-030078

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-Ring 52x5.7

Каталожный номер:Q26-01

Комплект:2

Примечание:

№ на схеме:5

Наименование:Flange, output shaft

Каталожный номер:ZL20-030075

Комплект:2

Примечание:BS428

№ на схеме:5

Наименование:Flange, output shaft

Каталожный номер:ZL20-030013

Комплект:2

Примечание:ZL20A

№ на схеме:6

Наименование:Dust cover

Каталожный номер:ZL20-030030

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil seal 65 x 90 x 12

Каталожный номер:HG4-335-1806

Комплект:4

Примечание:

№ на схеме:8

Наименование:Rear end cover, output shaft

Каталожный номер:ZL20-030071

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x30

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:11

Наименование:Ball bearing 310

Каталожный номер:GB/T276-1989

Комплект:2

Примечание:

№ на схеме:12

Наименование:Thrust ring

Каталожный номер:ZL20-030010A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sliding bearing

Каталожный номер:SF-15530

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gear (Z = 36)

Каталожный номер:ZL20-030009X1

Комплект:1

Примечание:

№ на схеме:15

Наименование:High - low speed sliding sleeve

Каталожный номер:ZL20-030019

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel ball 4

Каталожный номер:GB/T308-1989

Комплект:2

Примечание:

№ на схеме:17

Наименование:Output shaft

Каталожный номер:ZL20-030072A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear (for low speed shift) (Z = 56)

Каталожный номер:ZL20-030021X1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hand brake drum

Каталожный номер:ZL20-030076

Комплект:1

Примечание:BS428

№ на схеме:19

Наименование:Hand brake drum

Каталожный номер:ZL20-030029

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M14

Каталожный номер:GB/T6175-1986

Комплект:4

Примечание:

№ на схеме:21

Наименование:Spring washer 14

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M14x40

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:
