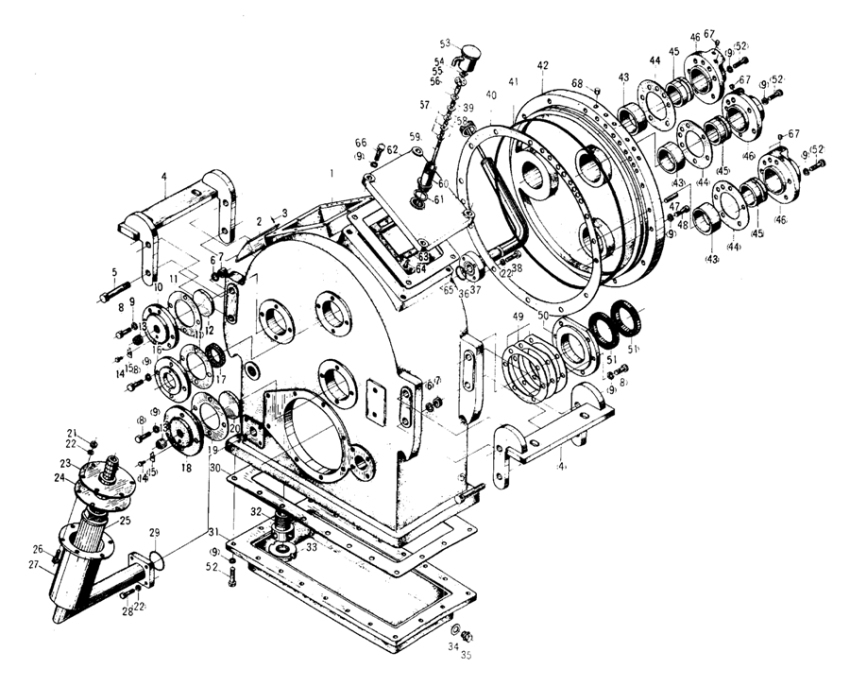

Housing Assembly

← High - low Speed Shift Fork Assembly Output Shaft II (for model ZL20AX5) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:ZL20-030001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Name plate

Каталожный номер:403091

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rivet 2x6

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:

№ на схеме:4

Наименование:Support

Каталожный номер:ZL20-030057

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M16x75

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:

№ на схеме:6

Наименование:Spring washer 16

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt M16

Каталожный номер:GB/T6170-1986

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt M10 X 25

Каталожный номер:GB/T5783-1986

Комплект:18

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:57

Примечание:

№ на схеме:10

Наименование:End cover

Каталожный номер:ZL20-030003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:ZL20-030002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Regulating ring

Каталожный номер:ZL20-030005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Regulating screw

Каталожный номер:ZL20-030006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt М6х6

Каталожный номер:GB/T57B3-1986

Комплект:2

Примечание:

№ на схеме:15

Наименование:Stop pad

Каталожный номер:ZL20-030004

Комплект:2

Примечание:

№ на схеме:16

Наименование:Input shaft end cover

Каталожный номер:ZL20-030008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil seal 45 x 62 x 12

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:18

Наименование:Intermediate shaft end cover

Каталожный номер:ZL20-030058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:ZL20-030025

Комплект:1

Примечание:

№ на схеме:20

Наименование:Regulating ring

Каталожный номер:ZL20-030059

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut M8

Каталожный номер:GB/T6170-1986

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:14

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:ZL20-030062-2W1X3

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector flange

Каталожный номер:ZL20-030062-2W1X9

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:ZL20-030062-2W1

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:ZL20-030062-4

Комплект:1

Примечание:

№ на схеме:25

Наименование:Strainer core

Каталожный номер:WL-100x100-J

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8 x 25

Каталожный номер:GB/T5783-1986

Комплект:6

Примечание:

№ на схеме:27

Наименование:Flange joint

Каталожный номер:ZL20-030062-EW1X9

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange joint

Каталожный номер:ZL20-030062-3W1X3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange joint

Каталожный номер:ZL20-030062-3W1

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8 x 30

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:

№ на схеме:29

Наименование:0-ring 50x4

Каталожный номер:Q26-01

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:ZL20-030020

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sump

Каталожный номер:ZL20-034001

Комплект:1

Примечание:

№ на схеме:32

Наименование:Suction pipe

Каталожный номер:ZL20-030007

Комплект:1

Примечание:

№ на схеме:33

Наименование:Permanent magnet

Каталожный номер:ZL20-030043

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:ZL20-034004

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug M20 x 1.5

Каталожный номер:Q20-01

Комплект:1

Примечание:

№ на схеме:36

Наименование:0-ring 40 x 3.1

Каталожный номер:GB/T1235-1976

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil pipe joint

Каталожный номер:ZL20-037100X9

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil pipe joint

Каталожный номер:ZL20-037100X4

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil pipe joint

Каталожный номер:ZL20-037100X3

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil pipe joint

Каталожный номер:ZL20-037100X2

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil pipe joint

Каталожный номер:ZL20-037100

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8 x 30

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:

№ на схеме:39

Наименование:Oil pipe cover

Каталожный номер:ZL20-037200

Комплект:1

Примечание:

№ на схеме:40

Наименование:Gasket, big end cover

Каталожный номер:ZL20-030063

Комплект:1

Примечание:

№ на схеме:41

Наименование:0 - ring

Каталожный номер:ZL20-ОЗООЗЗ

Комплект:1

Примечание:

№ на схеме:42

Наименование:Big end cover

Каталожный номер:ZL20-031000

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bushing

Каталожный номер:ZL20-030032

Комплект:3

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:ZL20-030031

Комплект:3

Примечание:

№ на схеме:45

Наименование:Bushing

Каталожный номер:ZL20-035002

Комплект:3

Примечание:

№ на схеме:46

Наименование:Inlet end cover

Каталожный номер:ZL20-035001

Комплект:3

Примечание:

№ на схеме:47

Наименование:Position pin A10 x 40

Каталожный номер:GB/T119-1986

Комплект:1

Примечание:

№ на схеме:48

Наименование:Socket head cap screw M10 x 30

Каталожный номер:GB/T70-1985

Комплект:13

Примечание:

№ на схеме:49

Наименование:Regulating washer, output shaft

Каталожный номер:ZL20-030022

Комплект:1

Примечание:

№ на схеме:50

Наименование:Sealing cover, front output shaft

Каталожный номер:ZL20-030026

Комплект:1

Примечание:

№ на схеме:51

Наименование:Oil seal 65 x 90 x 12

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bolt М10х30

Каталожный номер:GB/T5783-1986

Комплект:35

Примечание:

№ на схеме:53

Наименование:Ventilator hood

Каталожный номер:ZL20-030101

Комплект:1

Примечание:

№ на схеме:54

Наименование:Square nut М6

Каталожный номер:GB/T39-1988

Комплект:1

Примечание:

№ на схеме:55

Наименование:Ventilator plate

Каталожный номер:ZL20-030103

Комплект:1

Примечание:

№ на схеме:56

Наименование:Copper sleeve

Каталожный номер:ZL20-030105

Комплект:1

Примечание:

№ на схеме:57

Наименование:Labyrinth plate

Каталожный номер:ZL20-030106

Комплект:5

Примечание:

№ на схеме:58

Наименование:Copper spacer sleeve

Каталожный номер:ZL20-030107

Комплект:4

Примечание:

№ на схеме:59

Наименование:Long screw

Каталожный номер:ZL20-030102

Комплект:1

Примечание:

№ на схеме:60

Наименование:Casing

Каталожный номер:ZL20-030109

Комплект:1

Примечание:

№ на схеме:61

Наименование:Gasket

Каталожный номер:ZL20-030108

Комплект:1

Примечание:

№ на схеме:62

Наименование:Housing cover

Каталожный номер:ZL20-030039

Комплект:1

Примечание:

№ на схеме:63

Наименование:Cover sheet

Каталожный номер:ZL20-030060

Комплект:1

Примечание:

№ на схеме:64

Наименование:Semi - circular rivet 4x18

Каталожный номер:GB/T867-1986

Комплект:4

Примечание:

№ на схеме:65

Наименование:Gasket 0.5

Каталожный номер:ZL20-030040

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt М10х35

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:

№ на схеме:67

Наименование:Plug 7

Каталожный номер:Q21-34

Комплект:6

Примечание:

№ на схеме:68

Наименование:Plug

Каталожный номер:ZL20-031005

Комплект:6

Примечание:
