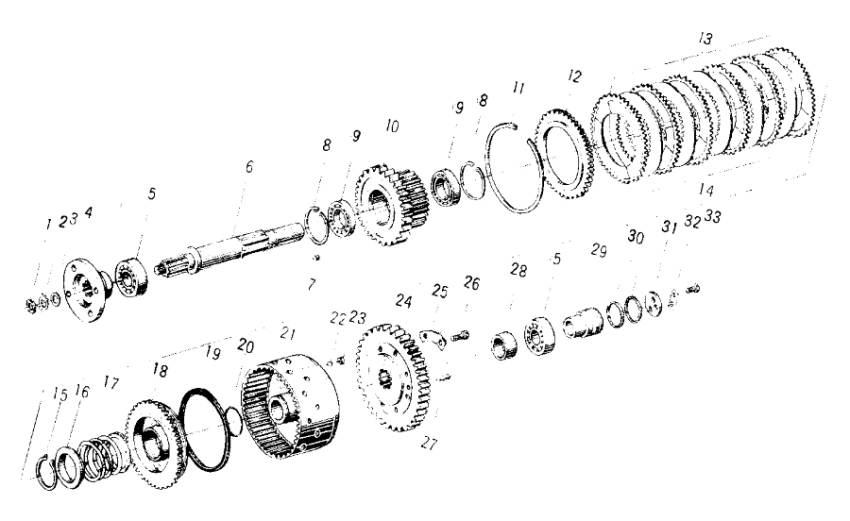

ZL20-03200, ZL20-032000X1 Input Shaft Assembly

← Output Shaft II (for model ZL20AX5) Fork Mechanism →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Small ring nut M20 X 1.5

Каталожный номер:GB/T810-1976

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stop washer 20

Каталожный номер:GB/T858-1988

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 20

Каталожный номер:ZL20-032011

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:ZL20-030061X1

Комплект:1

Примечание:BS428

№ на схеме:4

Наименование:Flange

Каталожный номер:ZL20-030061

Комплект:1

Примечание:ZL20A

№ на схеме:5

Наименование:Taper roller bearing 7507

Каталожный номер:GB/T297-1984

Комплект:2

Примечание:

№ на схеме:6

Наименование:Input shaft

Каталожный номер:ZL20-032008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug 9

Каталожный номер:ZL20-032009

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring for hole75

Каталожный номер:GB/T893.2-1986

Комплект:2

Примечание:

№ на схеме:9

Наименование:Radial ball bearing 109

Каталожный номер:GB/T276-1989

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gear (Z= 33)

Каталожный номер:ZL20-032007X1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear (Z = 38)

Каталожный номер:ZL20-032007

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap ring

Каталожный номер:ZL20-032101

Комплект:1

Примечание:

№ на схеме:12

Наименование:Outer end cover

Каталожный номер:ZL20-032102

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ex. friction disc

Каталожный номер:ZL20-032104

Комплект:6

Примечание:

№ на схеме:14

Наименование:In. friction disc

Каталожный номер:ZL20-032103

Комплект:5

Примечание:

№ на схеме:15

Наименование:Snap ring for shaft 60

Каталожный номер:GB/T894.2-1986

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring seat

Каталожный номер:ZL20-032110

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:ZL20-032108

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:ZL20-032016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:ZL20-032107

Комплект:1

Примечание:

№ на схеме:20

Наименование:О - ring 6.0 x 3.1

Каталожный номер:GB/T1235-1976

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch case assembly

Каталожный номер:ZL20-032105

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel ball 5

Каталожный номер:GB/T30B-1989

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve seat

Каталожный номер:ZL20-032109

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear (Z = 49)

Каталожный номер:ZL20-032003

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear (Z = 46)

Каталожный номер:ZL20-032010X1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Stop pad

Каталожный номер:ZL20-032006

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M10 x 25

Каталожный номер:GB/T5783-1987

Комплект:8

Примечание:

№ на схеме:27

Наименование:Pin A8 x22

Каталожный номер:GB/T119-1986

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:ZL20-032004

Комплект:1

Примечание:

№ на схеме:29

Наименование:Inner sealing sleeve

Каталожный номер:ZL20-032003

Комплект:1

Примечание:

№ на схеме:30

Наименование:Piston ring

Каталожный номер:СА10-350914-А

Комплект:2

Примечание:

№ на схеме:31

Наименование:Shaft end baffle

Каталожный номер:ZL20-032002

Комплект:1

Примечание:

№ на схеме:32

Наименование:Stop pad

Каталожный номер:ZL20-032001

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-1986

Комплект:2

Примечание:
