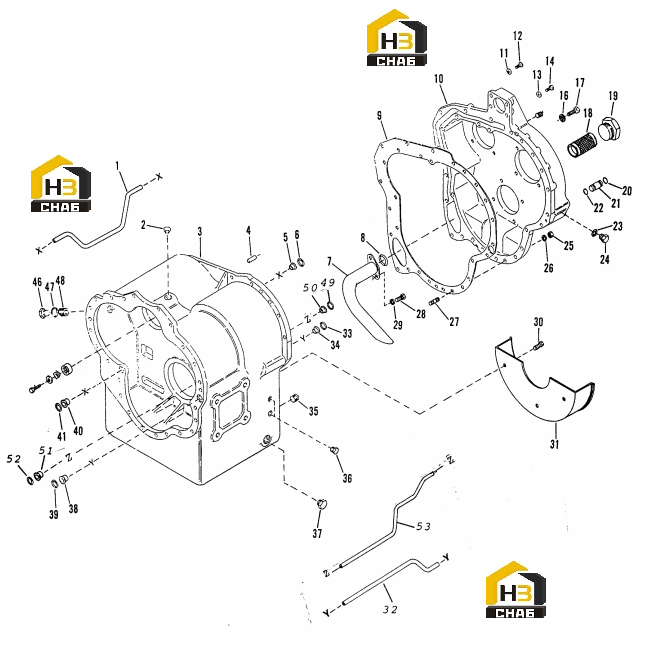

Корпус кпп

← Корпус гидротрансформатора Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:3rd Speed Pressure Tube Ass’y.

Каталожный номер:243671

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock Up Hole Plug

Каталожный номер:24K5

Комплект:1

Примечание:

№ на схеме:3

Наименование:Transmission Case Ass’y.

Каталожный номер:248597

Комплект:1

Примечание:Incl. Items 1,5,32,34,38,40,50,51 and 53

№ на схеме:4

Наименование:Transmission Case To Rear Cover Dowel Pin

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube Sleeve O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:7

Наименование:Suction Tube Assembly

Каталожный номер:246687

Комплект:1

Примечание:

№ на схеме:8

Наименование:Suction Tube O RING

Каталожный номер:60K40120

Комплект:1

Примечание:

№ на схеме:9

Наименование:Transmission Case To Rear Cover Gasket

Каталожный номер:248594

Комплект:1

Примечание:

№ на схеме:10

Наименование:Transmission Case Rear Cover

Каталожный номер:248540

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rear Cover To Case Screw Lockwasher

Каталожный номер:4E7

Комплект:3

Примечание:

№ на схеме:12

Наименование:Rear Cover To Case Screw

Каталожный номер:17C724

Комплект:3

Примечание:

№ на схеме:13

Наименование:Rear Cover To Case Screw Lockwasher

Каталожный номер:4E7

Комплект:5

Примечание:

№ на схеме:14

Наименование:Rear Cover To Case Screw

Каталожный номер:17C732

Комплект:5

Примечание:

№ на схеме:16

Наименование:Rear Cover To Case Screw Lockwasher

Каталожный номер:4E7

Комплект:16

Примечание:

№ на схеме:17

Наименование:Rear Cover To Case Screw

Каталожный номер:17C776

Комплект:16

Примечание:

№ на схеме:18

Наименование:Screen Assembly

Каталожный номер:246852

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screen Assembly Plug

Каталожный номер:24K13

Комплект:1

Примечание:

№ на схеме:20

Наименование:1st Speed Sleeve O RING

Каталожный номер:60K20012

Комплект:2

Примечание:

№ на схеме:21

Наименование:1st Speed Clutch Pressure Sleeve

Каталожный номер:243154

Комплект:2

Примечание:

№ на схеме:22

Наименование:1st Speed Sleeve O RING

Каталожный номер:60K20012

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pipe Plug O RING

Каталожный номер:91F5

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rear Cover Pipe Plug

Каталожный номер:24K5

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rear Cover To Case Stud Nut

Каталожный номер:64D7

Комплект:4

Примечание:

№ на схеме:26

Наименование:Rear Cover To Case Stud Lockwasher

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rear Cover To Case Stud

Каталожный номер:246824

Комплект:4

Примечание:

№ на схеме:28

Наименование:Suction Tube Flange Screw

Каталожный номер:1C612

Комплект:2

Примечание:

№ на схеме:29

Наименование:Suction Tube Flange Screw Lockwasher

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:30

Наименование:Oil Baffle Screw

Каталожный номер:233128

Комплект:3

Примечание:

№ на схеме:31

Наименование:Oil Baffle

Каталожный номер:246688

Комплект:1

Примечание:

№ на схеме:32

Наименование:1st Speed Clutch Pressure Tube

Каталожный номер:243713

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tube Sleeve O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:34

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:119470

Комплект:1

Примечание:

№ на схеме:36

Наименование:Oil Level Plug

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:37

Наименование:Plug

Каталожный номер:16F16

Комплект:1

Примечание:

№ на схеме:38

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:39

Наименование:O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:40

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:41

Наименование:O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:46

Наименование:Speed Sensor Hole Plug

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:47

Наименование:O RING

Каталожный номер:60K30020

Комплект:1

Примечание:

№ на схеме:48A

Наименование:Adjuster Bushing Shim NI.

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:48

Наименование:Adjuster Bushing

Каталожный номер:248166

Комплект:1

Примечание:

№ на схеме:49

Наименование:O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:50

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:51

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:52

Наименование:O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:53

Наименование:Low Shaft Rear Bearing Lube Tube

Каталожный номер:248595

Комплект:1

Примечание:

№ на схеме:54

Наименование:Dipstick Hole Plug NI.

Каталожный номер:24K6

Комплект:1

Примечание:Not Illustrated
