Комплектующие гидротрансформатора

← Корпус кпп Гидротрансформатор →

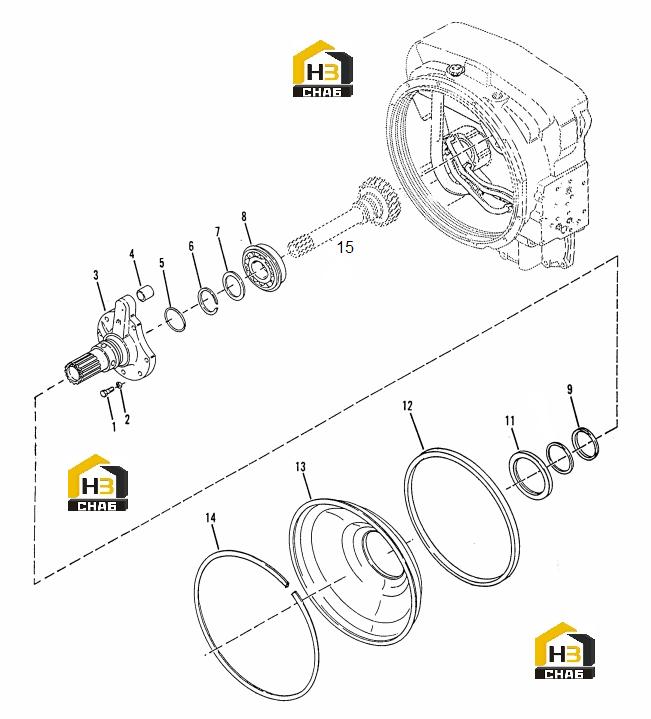

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stator Support Screw

Каталожный номер:1C628

Комплект:7

Примечание:

№ на схеме:2

Наименование:Stator Support Screw Lockwasher

Каталожный номер:4E8

Комплект:7

Примечание:

№ на схеме:3

Наименование:Stator Support & Sleeve Assembly

Каталожный номер:243709

Комплект:1

Примечание:

№ на схеме:4

Наименование:Converter Inlet Tube

Каталожный номер:243644

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine Shaft Piston Ring

Каталожный номер:248178

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turbine Shaft Brg. Snap Ring

Каталожный номер:247463

Комплект:1

Примечание:

№ на схеме:7

Наименование:Turbine Shaft Brg. Washer

Каталожный номер:236081

Комплект:1

Примечание:

№ на схеме:8A

Наименование:Turbine Shaft Bearing - Rear

Каталожный номер:249859

Комплект:1

Примечание:

№ на схеме:8

Наименование:Turbine Shaft Bearing - Front

Каталожный номер:241997

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pisteal Ring

Каталожный номер:250090

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Baffle Oil Seal

Каталожный номер:235593

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Baffle Seal Ring

Каталожный номер:229804

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil Baffle

Каталожный номер:229813

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Baffle Retainer Ring

Каталожный номер:229805

Комплект:1

Примечание:

№ на схеме:15

Наименование:Turbine Shaft

Каталожный номер:249312

Комплект:1

Примечание:
