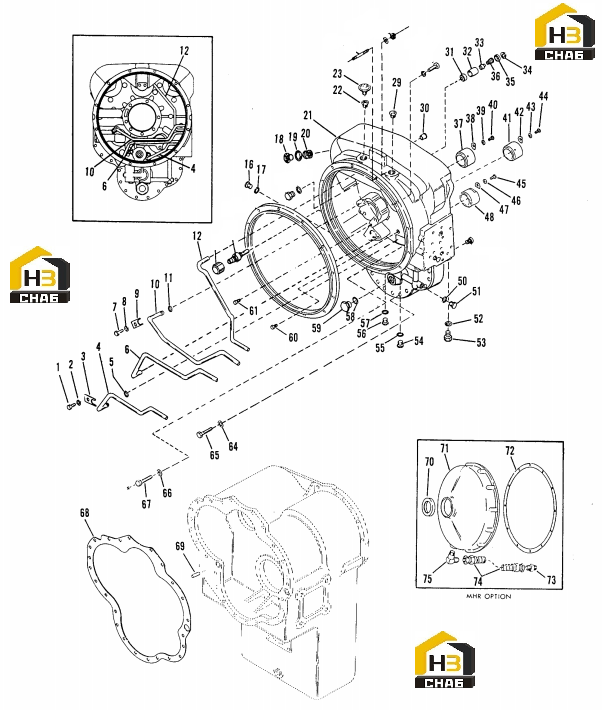

Корпус гидротрансформатора

← Компоненты кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube Clip Screw

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube Clip Screw Lockwasher

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube Clip

Каталожный номер:243676

Комплект:1

Примечание:

№ на схеме:4

Наименование:4th Speed Pressure Tube

Каталожный номер:245824

Комплект:1

Примечание:

№ на схеме:5

Наименование:4th Speed Pressure Tube O RING

Каталожный номер:60K30016

Комплект:1

Примечание:

№ на схеме:6

Наименование:3rd Speed Pressure Tube

Каталожный номер:245823

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube Clip S crew

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube Clip Screw Lockwasher

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube Clip

Каталожный номер:243676

Комплект:1

Примечание:

№ на схеме:10

Наименование:Forward Pressure Tube Assembly

Каталожный номер:243695

Комплект:1

Примечание:

№ на схеме:11

Наименование:Forward Tube "O” Ring

Каталожный номер:60K30016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve Oil Supply Tube

Каталожный номер:243696

Комплект:1

Примечание:

№ на схеме:16

Наименование:Port Plug

Каталожный номер:47K3

Комплект:2

Примечание:

№ на схеме:17

Наименование:Port Plug O RING

Каталожный номер:91F3

Комплект:2

Примечание:

№ на схеме:18

Наименование:Speed Sensor Bushing Plug

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:19

Наименование:Speed Sensor Bushing Plug O RING

Каталожный номер:60K30020

Комплект:1

Примечание:

№ на схеме:20A

Наименование:Speed Sensor Adjusting Bushing Shim

Каталожный номер:248167

Комплект:1

Примечание:

№ на схеме:20

Наименование:Speed Sensor Adjusting Bushing

Каталожный номер:248166

Комплект:1

Примечание:

№ на схеме:21

Наименование:Converter Hsg. & Tube Ass’y.

Каталожный номер:247830

Комплект:1

Примечание:Incl. Items 1

№ на схеме:22

Наименование:Reducing Bushing

Каталожный номер:19F8

Комплект:1

Примечание:

№ на схеме:23

Наименование:Breather

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fill Plug

Каталожный номер:11F12

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:2

Примечание:

№ на схеме:31

Наименование:Safety Valve Seat

Каталожный номер:233278

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve Seat Retainer

Каталожный номер:246884

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pressure Relief Valev Plunger

Каталожный номер:222318

Комплект:1

Примечание:

№ на схеме:34

Наименование:Retaining Ring

Каталожный номер:247474

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:239609

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pressure Relief Spring

Каталожный номер:247115

Комплект:1

Примечание:

№ на схеме:37

Наименование:Converter Housing Sleeve

Каталожный номер:232346

Комплект:1

Примечание:

№ на схеме:38

Наименование:Converter Housing Sleeve Lock

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve Lock Screw Lockwasher

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:40

Наименование:Sleeve Lock Screw

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:41

Наименование:Converter Housing Sleeve

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:42

Наименование:Converter Housing Sleeve Lock

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:43

Наименование:Sleeve Lock Screw Lockwasher

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sleeve Lock Screw

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:45

Наименование:Sleeve Lock Screw

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:46

Наименование:Sleeve Lock Screw Lockwasher

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:47

Наименование:Converter Housing Sleeve Lock

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:48

Наименование:Converter Housing Sleeve

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:50

Наименование:Port Plug O RING

Каталожный номер:91F3

Комплект:1

Примечание:

№ на схеме:51

Наименование:Port Plug

Каталожный номер:47K3

Комплект:1

Примечание:

№ на схеме:52

Наименование:Port Plug O RING

Каталожный номер:91F3

Комплект:1

Примечание:

№ на схеме:53

Наименование:Port Plug

Каталожный номер:47K3

Комплект:1

Примечание:

№ на схеме:54

Наименование:Port Plug

Каталожный номер:47K3

Комплект:1

Примечание:

№ на схеме:55

Наименование:Port Plug O RING

Каталожный номер:91F3

Комплект:1

Примечание:

№ на схеме:56

Наименование:Port Plug

Каталожный номер:24K6

Комплект:1

Примечание:

№ на схеме:57

Наименование:Port Plug O RING

Каталожный номер:91F6

Комплект:1

Примечание:

№ на схеме:58

Наименование:Cap Gasket

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:59

Наименование:Cap

Каталожный номер:219370

Комплект:1

Примечание:

№ на схеме:60

Наименование:Pipe Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:61

Наименование:Pipe Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:64

Наименование:Converter Housing To Transm. Housing Screw Lockwasher

Каталожный номер:4E7

Комплект:14

Примечание:

№ на схеме:65

Наименование:Converter Housing To Transm. Housing Screw

Каталожный номер:17C728

Комплект:14

Примечание:

№ на схеме:66

Наименование:Converter Housing To Transm. Housing Screw Lockwasher

Каталожный номер:4E7

Комплект:9

Примечание:

№ на схеме:67

Наименование:Converter Housing To Transm. Housing Screw

Каталожный номер:17C724

Комплект:9

Примечание:

№ на схеме:68

Наименование:Converter Housing To Transm. Housing Gasket

Каталожный номер:243698

Комплект:1

Примечание:

№ на схеме:69

Наименование:Converter Housing To Transm. Housing Dowel Pin

Каталожный номер:214295

Комплект:2

Примечание:
