Комплектующие гидротрансформатора

← Корпус кпп Гидротрансформатор →

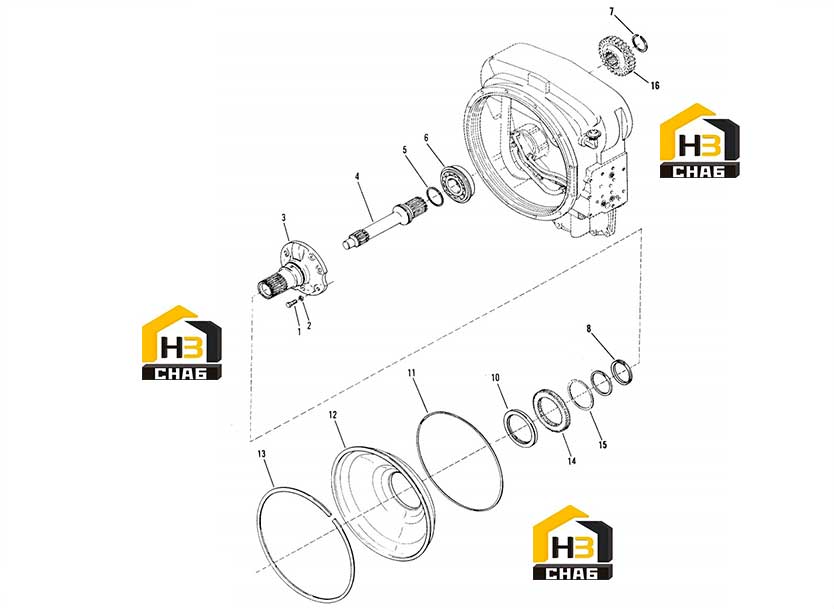

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stator Support Screw

Каталожный номер:1C820

Комплект:6

Примечание:

№ на схеме:2

Наименование:Stator Support Screw Lockwasher

Каталожный номер:7E8

Комплект:6

Примечание:

№ на схеме:3

Наименование:Stator Support & Sleeve Assembly

Каталожный номер:237237

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbine Shaft

Каталожный номер:240231

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine Shaft Piston Ring

Каталожный номер:250089

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turbine Shaft Bearing

Каталожный номер:239741

Комплект:1

Примечание:

№ на схеме:7

Наименование:Turbine Shaft Gear Snap Ring

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston Ring

Каталожный номер:250088

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil Baffle Oil Seal

Каталожный номер:235593

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Baffle Seal Ring

Каталожный номер:231458

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Baffle

Каталожный номер:230810

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil Baffle Retainer Ring

Каталожный номер:245787

Комплект:1

Примечание:

№ на схеме:14

Наименование:Impeller Hub Gear

Каталожный номер:230805

Комплект:1

Примечание:

№ на схеме:15

Наименование:Impeller Hub Gear Snap Ring

Каталожный номер:224009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Turbine Shaft Gear

Каталожный номер:248198

Комплект:1

Примечание:
