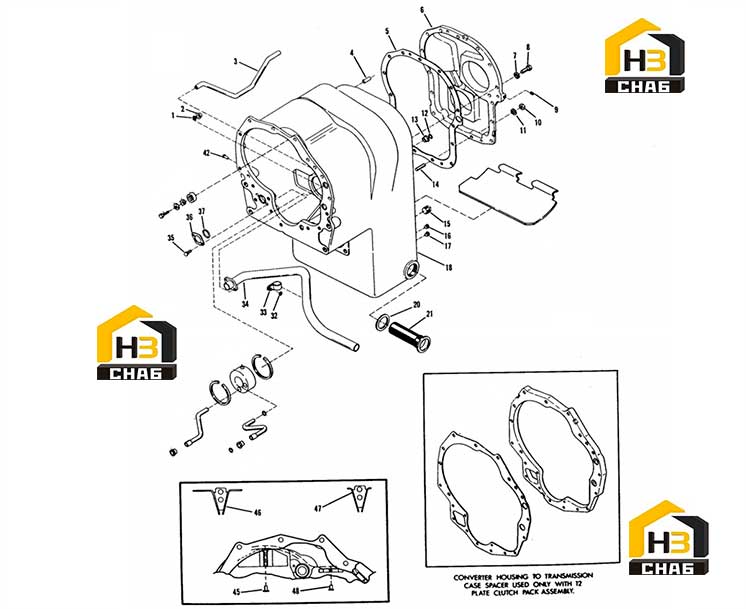

Корпус кпп

← Корпус гидротрансформатора Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-Ring

Каталожный номер:25K40026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:3

Наименование:Low Speed Clutch Pressure Tube

Каталожный номер:230900

Комплект:1

Примечание:

№ на схеме:4

Наименование:Transmission Case to Rear Cover Dowel Pin

Каталожный номер:214118

Комплект:2

Примечание:

№ на схеме:5

Наименование:Transmission Case to Rear Cover Gasket

Каталожный номер:242408

Комплект:1

Примечание:

№ на схеме:6

Наименование:Transmission Case Rear Cover

Каталожный номер:242402

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear Cover to Case Screw Lockwasher

Каталожный номер:26E7

Комплект:21

Примечание:

№ на схеме:8

Наименование:Rear Cover to Case Screw

Каталожный номер:17C720

Комплект:21

Примечание:

№ на схеме:9

Наименование:Rear Cover Pipe Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rear Cover to Transmision Case Stud Nut

Каталожный номер:64D7

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rear Cover to Transmission Case Lockwasher

Каталожный номер:26E7

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tube Sleeve O-Ring

Каталожный номер:25K40026

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Transmission Case to Rear Cover Stud

Каталожный номер:200991

Комплект:2

Примечание:

№ на схеме:15

Наименование:Drain Plug

Каталожный номер:215757

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil Level Plug

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil Level Plug

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Transmission Case Assy

Каталожный номер:231611

Комплект:1

Примечание:Inc. Items 2,3, 13 32 Thru 37,42, 45

№ на схеме:20

Наименование:Screen Assembly GAsket

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screen Assembly

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:32

Наименование:Suction Tube Clip Washer

Каталожный номер:25E13

Комплект:1

Примечание:

№ на схеме:33

Наименование:Suction Tube Clip

Каталожный номер:6H36

Комплект:1

Примечание:

№ на схеме:34

Наименование:Suction Tube Assembly

Каталожный номер:234836

Комплект:1

Примечание:

№ на схеме:35

Наименование:Suction Tube Retainer Washer Screw

Каталожный номер:4C516

Комплект:2

Примечание:

№ на схеме:36

Наименование:Suction Tube Retainer Washer

Каталожный номер:230921

Комплект:1

Примечание:

№ на схеме:37

Наименование:Suction Tube O-Ring

Каталожный номер:25K40104

Комплект:1

Примечание:

№ на схеме:42

Наименование:Suction Line Tube Clip Rivet

Каталожный номер:1H418

Комплект:1

Примечание:

№ на схеме:45

Наименование:Rivet

Каталожный номер:1H414

Комплект:2

Примечание:

№ на схеме:46

Наименование:Oil Baffle

Каталожный номер:247884

Комплект:1

Примечание:

№ на схеме:47

Наименование:Oil Baffle

Каталожный номер:247885

Комплект:1

Примечание:

№ на схеме:48

Наименование:Rivet

Каталожный номер:1H414

Комплект:2

Примечание:
