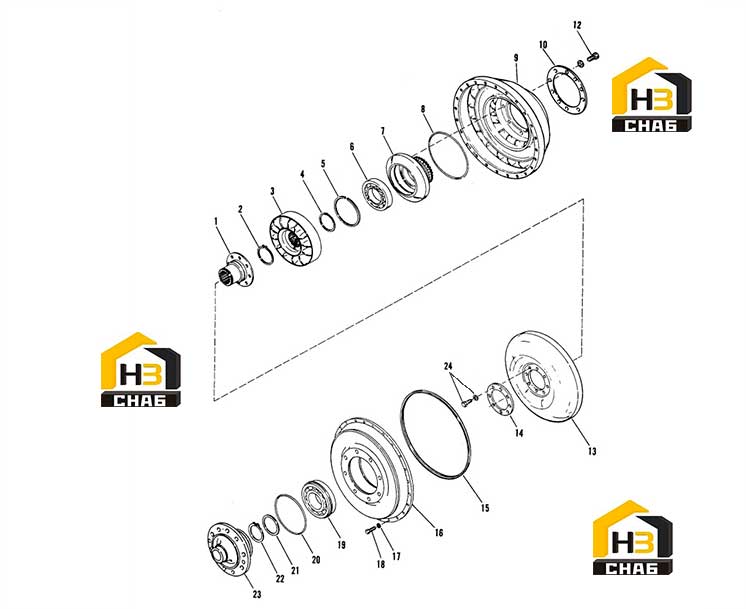

Гидротрансформатор

← Комплектующие гидротрансформатора Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbine Hub

Каталожный номер:242540

Комплект:1

Примечание:

№ на схеме:2

Наименование:Reaction Member Snap Ring

Каталожный номер:243262

Комплект:1

Примечание:

№ на схеме:3

Наименование:Reaction Member

Каталожный номер:239644

Комплект:1

Примечание:

№ на схеме:4

Наименование:Reaction Member Spacer

Каталожный номер:229566

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing Snap Ring

Каталожный номер:238705

Комплект:1

Примечание:

№ на схеме:6

Наименование:Impeller Hub Bearing

Каталожный номер:239743

Комплект:1

Примечание:

№ на схеме:7

Наименование:Impeller Hub

Каталожный номер:237232

Комплект:1

Примечание:

№ на схеме:8

Наименование:Impeller Hub O-Ring

Каталожный номер:60K40624

Комплект:1

Примечание:

№ на схеме:9

Наименование:Impeller

Каталожный номер:239643

Комплект:1

Примечание:

№ на схеме:10

Наименование:Impeller Hub Screw Backing Ring

Каталожный номер:237234

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hub to Impeller Screw

Каталожный номер:237233

Комплект:12

Примечание:

№ на схеме:13

Наименование:Turbine

Каталожный номер:219297

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbine Hub Screw Backing Ring

Каталожный номер:242045

Комплект:1

Примечание:

№ на схеме:15

Наименование:Impeller to Cover O-Ring

Каталожный номер:232535

Комплект:1

Примечание:

№ на схеме:16

Наименование:Impeller Cover

Каталожный номер:245774

Комплект:1

Примечание:

№ на схеме:17

Наименование:Impeller to Cover Screw Lockwasher

Каталожный номер:26E6

Комплект:24

Примечание:

№ на схеме:18

Наименование:Impeller to Cover Screw

Каталожный номер:1C618

Комплект:24

Примечание:

№ на схеме:19

Наименование:Impeller Cover Bearing

Каталожный номер:240232

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing Cap to Impeller Cover O-Ring

Каталожный номер:60K40512

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing Washer

Каталожный номер:232442

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing Snap Ring

Каталожный номер:243251

Комплект:1

Примечание:

№ на схеме:23

Наименование:Impeller Cover Bearing Cap

Каталожный номер:245776

Комплект:1

Примечание:

№ на схеме:24

Наименование:Turbine Hub Screw

Каталожный номер:242046

Комплект:8

Примечание:
