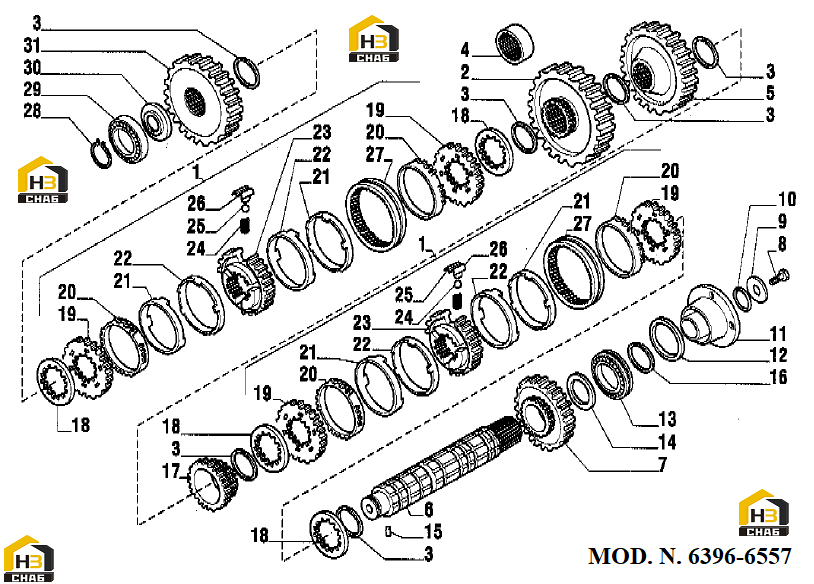

Вал промежуточный (mod. n. 6396-6557) (часть i)

← Переключение передач (трансмиссии 131152-131153) Насос масляный (mod. n. 6126) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Synchronizing kit

Каталожный номер:132637

Комплект:2

Примечание:

№ на схеме:2

Наименование:Gear Z=49

Каталожный номер:131136

Комплект:1

Примечание:

№ на схеме:3

Наименование:Snap ring

Каталожный номер:026039

Комплект:6

Примечание:

№ на схеме:4

Наименование:* Spacer

Каталожный номер:131446

Комплект:1

Примечание:* Используется только на моноприводных моделях

№ на схеме:5

Наименование:** GearZ=44

Каталожный номер:131375

Комплект:1

Примечание:** Используется только для 131143

№ на схеме:5

Наименование:Gear Z=45

Каталожный номер:131373

Комплект:1

Примечание:°° Используется только для 131152

№ на схеме:5

Наименование:GearZ=43

Каталожный номер:131371

Комплект:1

Примечание:° Используется только для 131366

№ на схеме:6

Наименование:Secondary shaft

Каталожный номер:131124

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear Z=33

Каталожный номер:131138

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M12x1,25x25 (Seif locking)

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 52x12,5x25

Каталожный номер:129924

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028623

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:132633

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil seal 50x75x8

Каталожный номер:025485

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:026190

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thrust washer 65x45x4

Каталожный номер:129886

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spilt pin D.3x6

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lockring D100

Каталожный номер:026076

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear Z=24

Каталожный номер:132876

Комплект:1

Примечание:□ Используется только для 131152/131153

№ на схеме:17

Наименование:Gear Z=23

Каталожный номер:131139

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:132887

Комплект:4

Примечание:

№ на схеме:19

Наименование:Synchronizing ring

Каталожный номер:046305

Комплект:4

Примечание:

№ на схеме:20

Наименование:Synchronizing ring

Каталожный номер:046306

Комплект:4

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:046308

Комплект:4

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:046307

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hub

Каталожный номер:046304

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:046303

Комплект:6

Примечание:

№ на схеме:25

Наименование:Ball

Каталожный номер:046301

Комплект:6

Примечание:

№ на схеме:26

Наименование:Spring plate

Каталожный номер:046302

Комплект:6

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:046300

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lockring

Каталожный номер:026053

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing

Каталожный номер:027654

Комплект:1

Примечание:

№ на схеме:30

Наименование:Thrust washer 64x40x6

Каталожный номер:131141

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gear Z=43

Каталожный номер:131137

Комплект:1

Примечание:
