Насос масляный (mod. n. 6126)

← Вал промежуточный (mod. n. 6396-6557) (часть i) Фильтр масляный (mod. n. 6557) →

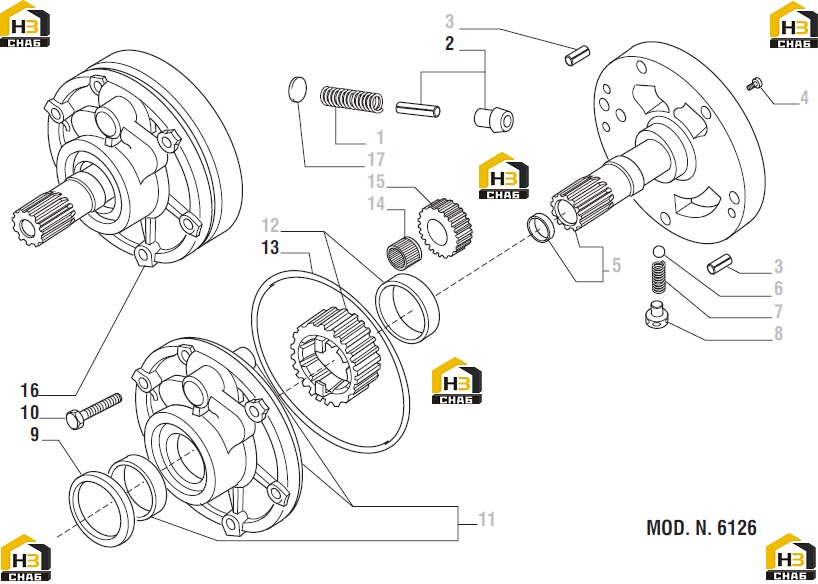

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:Valve piston kit

Каталожный номер:136540

Комплект:1

Примечание:

№ на схеме:3

Наименование:Split pin

Каталожный номер:

Комплект:

Примечание:

№ на схеме:4

Наименование:Bolt socket M6x25

Каталожный номер:

Комплект:

Примечание:

№ на схеме:5

Наименование:Pump support

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:Ball D.7/16

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:

Комплект:

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:Oil seal

Каталожный номер:131257

Комплект:1

Примечание:

№ на схеме:10

Наименование:* Screw M8x60

Каталожный номер:020803

Комплект:6

Примечание:* Не входит в комплект 134725

№ на схеме:11

Наименование:Pump body with bush and shaft

Каталожный номер:

Комплект:

Примечание:

№ на схеме:12

Наименование:Gear Z=23 with bush

Каталожный номер:

Комплект:

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:028561

Комплект:1

Примечание:

№ на схеме:14

Наименование:Needle bearing

Каталожный номер:

Комплект:

Примечание:

№ на схеме:15

Наименование:Gear Z=12

Каталожный номер:

Комплект:

Примечание:

№ на схеме:16

Наименование:Pump assembly

Каталожный номер:134725

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:

Комплект:

Примечание:
