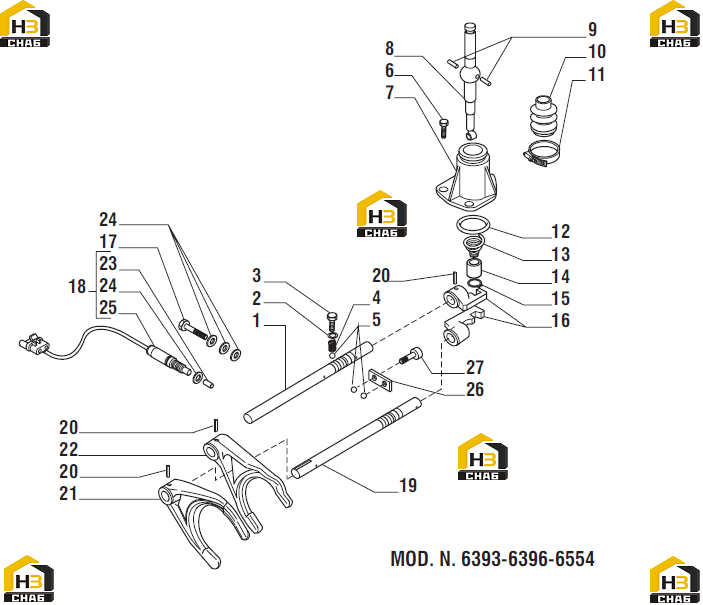

Переключение передач (трансмиссии 131152-131153)

← Переключение передач (трансмиссии 131142-131143-131365-131366) Вал промежуточный (mod. n. 6396-6557) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod (3rd - 4th)

Каталожный номер:138118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:023288

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:138003

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:071352

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ball D.10

Каталожный номер:028270

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw socket M8x25

Каталожный номер:021393

Комплект:3

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:130299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Control lever

Каталожный номер:138307

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:117385

Комплект:2

Примечание:

№ на схеме:10

Наименование:Boot

Каталожный номер:117330

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:130404

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:138308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:138309

Комплект:1

Примечание:

№ на схеме:15

Наименование:Snap ring

Каталожный номер:024772

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shifter

Каталожный номер:130303

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:133317

Комплект:1

Примечание:

№ на схеме:18

Наименование:** Switch assy

Каталожный номер:049201

Комплект:1

Примечание:** Опция (по желанию)

№ на схеме:19

Наименование:Rod (1st-2nd)

Каталожный номер:132865

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin D6x30

Каталожный номер:024444

Комплект:4

Примечание:

№ на схеме:21

Наименование:Fork 1st - 2nd speeds

Каталожный номер:130305

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fork 3rd - 4th speeds

Каталожный номер:130304

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:133331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Thickness mm 1.0

Каталожный номер:023259

Комплект:3

Примечание:

№ на схеме:24

Наименование:* Thickness mm 1.0

Каталожный номер:023259

Комплект:1

Примечание:* В сборе с 049201

№ на схеме:25

Наименование:Switch

Каталожный номер:132896

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:130306

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x20

Каталожный номер:021407

Комплект:2

Примечание:
