Труба выхлопная 125815153

Труба выхлопная 125815153

← Установка глушителя 125815315 Установка вентилятора 125815403 →

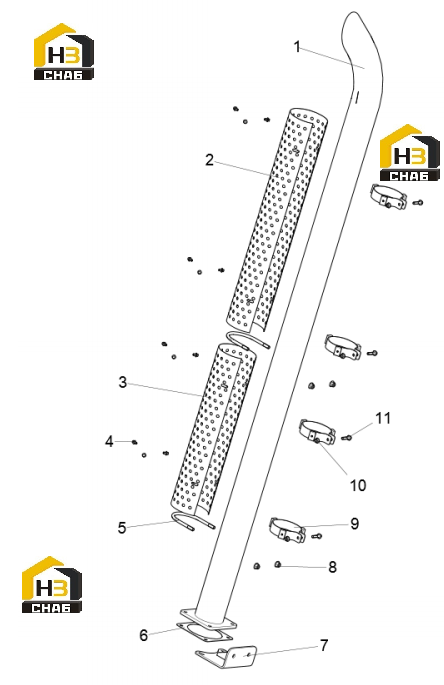

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:tailpipe
Каталожный номер:125815152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:tailpipe cover
Каталожный номер:127000891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:tailpipe cover
Каталожный номер:125815150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M6X10
Каталожный номер:805051086
Комплект:12
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:5
Наименование:U-bolt
Каталожный номер:127000879
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:gasket
Каталожный номер:125805878
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:tail pipe bracket
Каталожный номер:125815157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10
Каталожный номер:805238388
Комплект:4
Примечание:GB/16187.1-2000
0 ₽
шт
№ на схеме:9
Наименование:Tail pipe cover pipe clamp
Каталожный номер:127000878
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut M8
Каталожный номер:805238407
Комплект:4
Примечание:GB/16187.1-2000
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8X35
Каталожный номер:805049631
Комплект:4
Примечание:GB/116674.1-2004
