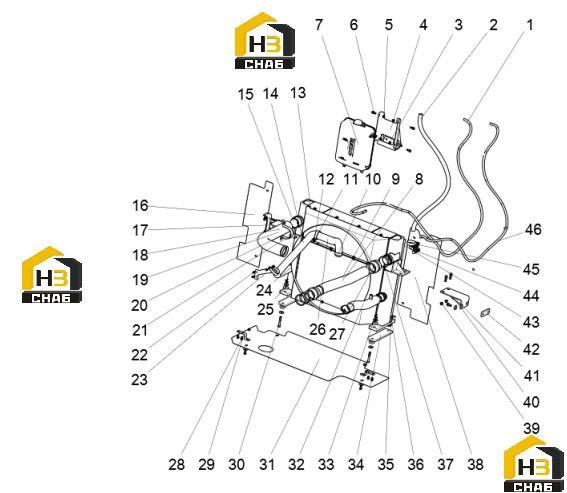

Установка вентилятора 125815403

← Труба выхлопная 125815153 Установка коробки передач 125815409 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:exhaust pipe

Каталожный номер:125815401

Комплект:1

Примечание:

№ на схеме:2

Наименование:water supply pipe

Каталожный номер:125815398

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X20

Каталожный номер:805046576

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:4

Наименование:bracket

Каталожный номер:125811556

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M10

Каталожный номер:805238388

Комплект:6

Примечание:GB/16187.1-2000

№ на схеме:6

Наименование:Bolt M10X25

Каталожный номер:805046724

Комплект:6

Примечание:GB/116674.1-2004

№ на схеме:7

Наименование:Expansion tank

Каталожный номер:800154880

Комплект:1

Примечание:

№ на схеме:8

Наименование:Intercooler intake pipe

Каталожный номер:125814921

Комплект:1

Примечание:

№ на схеме:9

Наименование:-

Каталожный номер:800370518

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-shaped hoop

Каталожный номер:801900100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M8

Каталожный номер:805238407

Комплект:5

Примечание:GB/16187.1-2000

№ на схеме:12

Наименование:Bolt M8X20

Каталожный номер:805046723

Комплект:5

Примечание:GB/116674.1-2004

№ на схеме:13

Наименование:Bolt M8X15

Каталожный номер:805047687

Комплект:4

Примечание:GB/116674.1-2004

№ на схеме:14

Наименование:Insulation cotton II t25-40X730

Каталожный номер:125811539

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M12X35

Каталожный номер:805047689

Комплект:4

Примечание:GB/116674.1-2004

№ на схеме:16

Наименование:Side wind deflector II

Каталожный номер:125815394

Комплект:1

Примечание:

№ на схеме:17

Наименование:bracket

Каталожный номер:125815496

Комплект:1

Примечание:

№ на схеме:18

Наименование:bracket

Каталожный номер:125815400

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 12 (Dacromet)

Каталожный номер:805338269

Комплект:14

Примечание:GB/196.1-2002

№ на схеме:20

Наименование:pipe clamp

Каталожный номер:125810308

Комплект:1

Примечание:

№ на схеме:21

Наименование:Intercooler outlet pipe

Каталожный номер:125814919

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8X12

Каталожный номер:805047870

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:23

Наименование:Engine outlet pipe bracket

Каталожный номер:125814929

Комплект:1

Примечание:

№ на схеме:24

Наименование:T-shaped hoop

Каталожный номер:801905373

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rubber mat

Каталожный номер:125810331

Комплект:8

Примечание:

№ на схеме:26

Наименование:Engine outlet pipe

Каталожный номер:125814930

Комплект:1

Примечание:

№ на схеме:27

Наименование:Silicone tube

Каталожный номер:127000929

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M10X15

Каталожный номер:805047688

Комплект:6

Примечание:GB/116674.1-2004

№ на схеме:29

Наименование:bracket

Каталожный номер:125814998

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M12X80

Каталожный номер:805000267

Комплект:4

Примечание:GB/131.1-2013

№ на схеме:31

Наименование:lower windshield

Каталожный номер:125814933

Комплект:1

Примечание:

№ на схеме:32

Наименование:Engine water inlet pipe

Каталожный номер:125814931

Комплект:1

Примечание:

№ на схеме:33

Наименование:T-shaped hoop

Каталожный номер:801900254

Комплект:3

Примечание:

№ на схеме:34

Наименование:Rubber mat

Каталожный номер:125810333

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pin 3.2X30

Каталожный номер:805600019

Комплект:4

Примечание:GB/191-2000

№ на схеме:36

Наименование:Nut M12

Каталожный номер:805200222

Комплект:4

Примечание:GB/16181-1986

№ на схеме:37

Наименование:T-shaped hoop

Каталожный номер:801900257

Комплект:6

Примечание:

№ на схеме:38

Наименование:Side wind deflector I

Каталожный номер:125815002

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut M12

Каталожный номер:805238460

Комплект:4

Примечание:GB/16187.1-2000

№ на схеме:40

Наименование:bracket

Каталожный номер:125815399

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M12X25

Каталожный номер:805046466

Комплект:4

Примечание:GB/116674.1-2004

№ на схеме:42

Наименование:Rubber Pad II

Каталожный номер:127000951

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer 10

Каталожный номер:805338267

Комплект:4

Примечание:GB/196.1-2002

№ на схеме:44

Наименование:EW16 Bellows

Каталожный номер:803705006

Комплект:3

Примечание:

№ на схеме:45

Наименование:With rubber strip clamp ф60

Каталожный номер:801905276

Комплект:3

Примечание:

№ на схеме:46

Наименование:exhaust pipe

Каталожный номер:125815402

Комплект:1

Примечание:
