Установка глушителя 125815315

Установка глушителя 125815315

← Бак топливный с комплектующими 125815084 Труба выхлопная 125815153 →

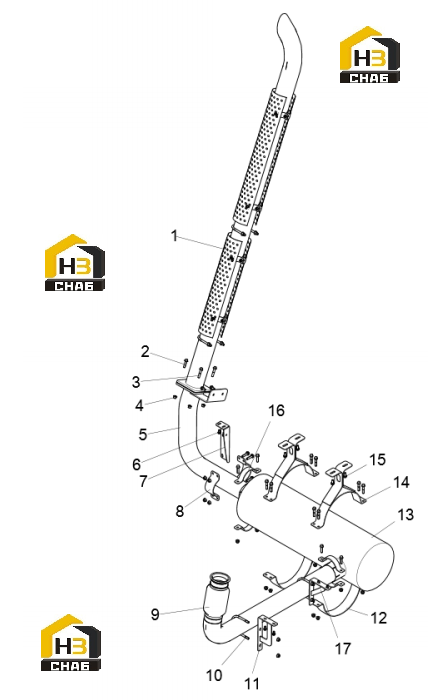

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:tail pipe assembly
Каталожный номер:125815153
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10X40
Каталожный номер:805047713
Комплект:10
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10X50
Каталожный номер:805051836
Комплект:10
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:4
Наименование:Nut M10
Каталожный номер:805238388
Комплект:24
Примечание:GB/16187.1-2000
0 ₽
шт
№ на схеме:5
Наименование:exhaust pipe II
Каталожный номер:125815155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M8X16
Каталожный номер:805051085
Комплект:6
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:7
Наименование:Pipe clamp bracket
Каталожный номер:125815151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe clamp ф102
Каталожный номер:125815141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:exhaust pipe I
Каталожный номер:125815142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:U-bolt
Каталожный номер:127000879
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket I
Каталожный номер:125815164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:pipe clamp
Каталожный номер:125800148
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:silencer
Каталожный номер:125814827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket III
Каталожный номер:125815162
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M10X20
Каталожный номер:805046576
Комплект:6
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:16
Наименование:Pipe Clamp II
Каталожный номер:127000905
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bracket II
Каталожный номер:125815148
Комплект:1
Примечание:
