Корпус балки 20.a030.026

← Балка телескопическая левая и правая 20.a020.040 Замок поворотный 20.c010.009 →

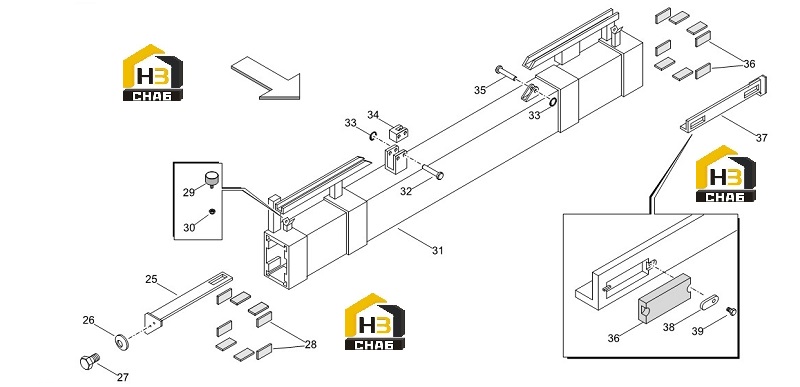

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:25

Наименование:support

Каталожный номер:4M.10518

Комплект:4

Примечание:

№ на схеме:26

Наименование:spring washer

Каталожный номер:2900.115.0003

Комплект:16

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:2900.005.0019

Комплект:16

Примечание:

№ на схеме:28

Наименование:shoe

Каталожный номер:4M.10540

Комплект:16

Примечание:

№ на схеме:29

Наименование:vibration damper

Каталожный номер:4M.TFG230-20

Комплект:8

Примечание:

№ на схеме:30

Наименование:self-locking nut

Каталожный номер:2900.080.0002

Комплект:8

Примечание:

№ на схеме:31

Наименование:body

Каталожный номер:4M.10516

Комплект:1

Примечание:

№ на схеме:32

Наименование:pin

Каталожный номер:4M.10534

Комплект:2

Примечание:

№ на схеме:33

Наименование:mutter

Каталожный номер:2294.000.0010

Комплект:3

Примечание:

№ на схеме:34

Наименование:spacer

Каталожный номер:4M.10542

Комплект:1

Примечание:

№ на схеме:35

Наименование:pin

Каталожный номер:4M.10535

Комплект:1

Примечание:

№ на схеме:36

Наименование:shoe

Каталожный номер:4M.10536

Комплект:16

Примечание:

№ на схеме:37

Наименование:support

Каталожный номер:4M.10517

Комплект:4

Примечание:

№ на схеме:38

Наименование:lock

Каталожный номер:4M.10553

Комплект:16

Примечание:

№ на схеме:39

Наименование:screw

Каталожный номер:2900.041.0002

Комплект:16

Примечание:
