Балка телескопическая левая и правая 20.a020.040

Балка телескопическая левая и правая 20.a020.040

← Комплектующие устройства подъема 15.c010.021 Корпус балки 20.a030.026 →

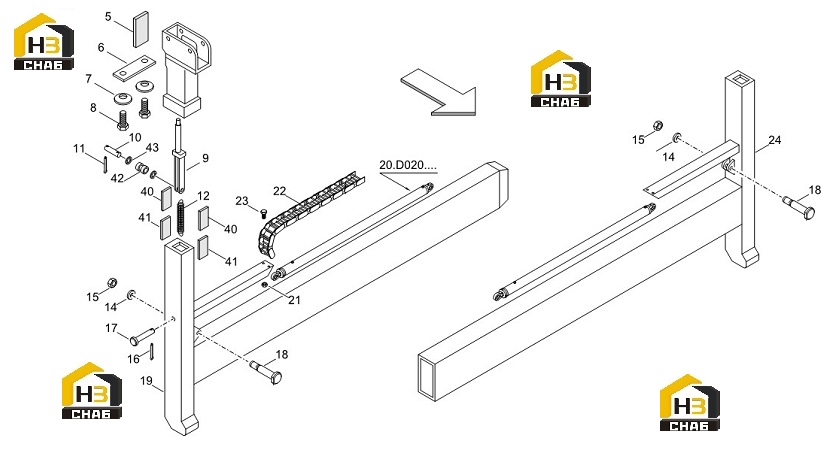

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:shoe
Каталожный номер:4M.250204
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:plate
Каталожный номер:4M.10219
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:spring washer
Каталожный номер:2900.115.0001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:screw
Каталожный номер:2900.005.0017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:control lever
Каталожный номер:4M.10545
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:pin
Каталожный номер:4M.10107
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:split pin
Каталожный номер:2900.170.0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:spring
Каталожный номер:4M.10108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:spring washer
Каталожный номер:2900.115.0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:nut
Каталожный номер:2900.070.0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:split pin
Каталожный номер:2900.170.0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:pin
Каталожный номер:4M.10105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:pin
Каталожный номер:4M.10531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:extension arm
Каталожный номер:4M.10515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:self-locking nut
Каталожный номер:2900.080.0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:hose conveyor
Каталожный номер:2368.020.0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:screw
Каталожный номер:2900.005.0018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:extension arm
Каталожный номер:4M.10514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:shoe
Каталожный номер:4M.250203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:shoe
Каталожный номер:4M.250250
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:bushing
Каталожный номер:4M.42245
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:seal washer
Каталожный номер:4M.250273
Комплект:4
Примечание:
