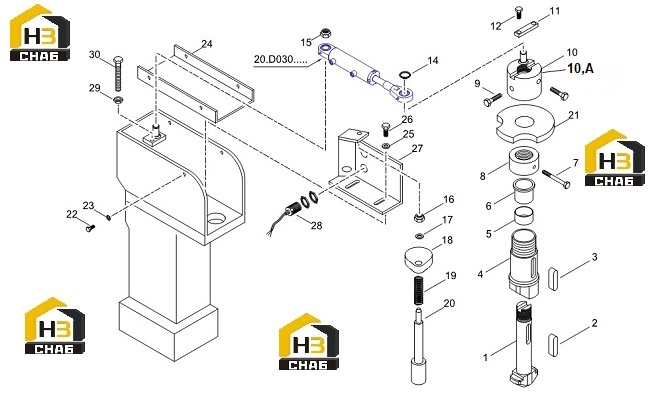

Замок поворотный 20.c010.009

← Корпус балки 20.a030.026 Цилиндр телескопический 20.d010.003 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:twist lock

Каталожный номер:4M.42253

Комплект:2

Примечание:

№ на схеме:2

Наименование:key

Каталожный номер:2896.742001B

Комплект:2

Примечание:

№ на схеме:3

Наименование:key

Каталожный номер:2900.185.0002

Комплект:2

Примечание:

№ на схеме:4

Наименование:pilot bushing

Каталожный номер:4M.42252

Комплект:2

Примечание:

№ на схеме:5

Наименование:bushing

Каталожный номер:CB85-4520

Комплект:2

Примечание:

№ на схеме:6

Наименование:bushing

Каталожный номер:CB85-4530-60T

Комплект:2

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:2900.005.0129

Комплект:4

Примечание:

№ на схеме:8

Наименование:ring nut

Каталожный номер:4M.42256

Комплект:2

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:2900.005.0021

Комплект:8

Примечание:

№ на схеме:10A

Наименование:bushing

Каталожный номер:4M.42254D

Комплект:1

Примечание:

№ на схеме:10

Наименование:bushing

Каталожный номер:4M.42254S

Комплект:1

Примечание:

№ на схеме:11

Наименование:lock

Каталожный номер:4M.42031

Комплект:2

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2900.015.0073

Комплект:1

Примечание:

№ на схеме:14

Наименование:lockwasher

Каталожный номер:2333.141502

Комплект:2

Примечание:

№ на схеме:15

Наименование:self-locking nut

Каталожный номер:2900.080.0003

Комплект:2

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:2900.070.0022

Комплект:2

Примечание:

№ на схеме:17

Наименование:flat washer

Каталожный номер:2900.111.0013

Комплект:4

Примечание:

№ на схеме:18

Наименование:cams

Каталожный номер:4M.42258

Комплект:2

Примечание:

№ на схеме:19

Наименование:spring

Каталожный номер:4M.42261

Комплект:2

Примечание:

№ на схеме:20

Наименование:detector

Каталожный номер:4M.42260

Комплект:2

Примечание:

№ на схеме:21

Наименование:lock ring

Каталожный номер:4M.42257

Комплект:2

Примечание:

№ на схеме:22

Наименование:screw

Каталожный номер:2900.005.0024

Комплект:4

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:2900.111.0002

Комплект:8

Примечание:

№ на схеме:24

Наименование:cover

Каталожный номер:4M.42070

Комплект:2

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:2900.111.0003

Комплект:4

Примечание:

№ на схеме:26

Наименование:screw

Каталожный номер:2900.005.0021

Комплект:4

Примечание:

№ на схеме:27

Наименование:support

Каталожный номер:4M.10218

Комплект:2

Примечание:

№ на схеме:28

Наименование:proximity switch

Каталожный номер:2761454

Комплект:3

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:2900.070.0021

Комплект:2

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:2900.005.0062

Комплект:2

Примечание:
