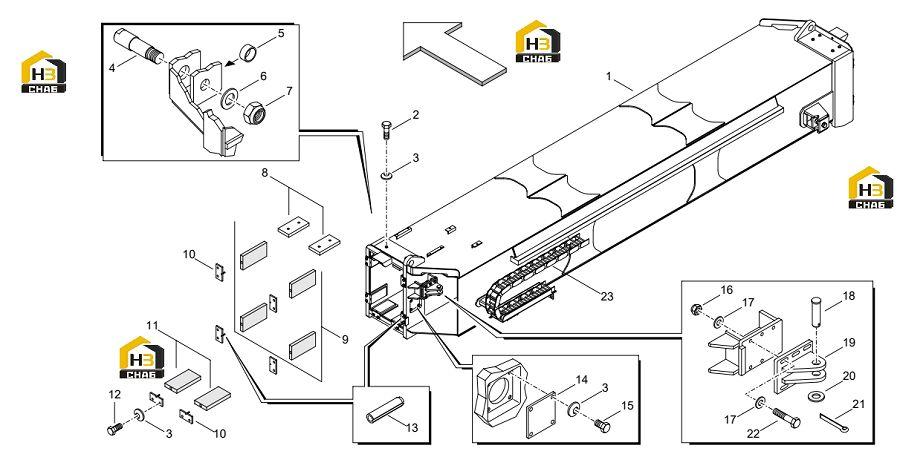

Рама неподвижная стрелы

← Рычаг телескопический Станина спредера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:fixed frame

Каталожный номер:P5219T

Комплект:1

Примечание:

№ на схеме:02

Наименование:screw

Каталожный номер:2900.005.0077

Комплект:8

Примечание:

№ на схеме:03

Наименование:lock washer

Каталожный номер:2900.130.0005

Комплект:40

Примечание:

№ на схеме:04

Наименование:pin

Каталожный номер:M7121T

Комплект:2

Примечание:

№ на схеме:05

Наименование:spacer

Каталожный номер:M7122T

Комплект:2

Примечание:

№ на схеме:06

Наименование:washer

Каталожный номер:2900.111.0007

Комплект:2

Примечание:

№ на схеме:07

Наименование:self-locking nut

Каталожный номер:2900.080.0005

Комплект:2

Примечание:

№ на схеме:08

Наименование:shoe

Каталожный номер:M0703T

Комплект:4

Примечание:

№ на схеме:09

Наименование:shoe

Каталожный номер:M0628T

Комплект:8

Примечание:

№ на схеме:10

Наименование:lock plate

Каталожный номер:P5228T

Комплект:12

Примечание:

№ на схеме:11

Наименование:shoe

Каталожный номер:M0627T

Комплект:4

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:29385037

Комплект:24

Примечание:

№ на схеме:13

Наименование:taper pin

Каталожный номер:2900.160.0005

Комплект:24

Примечание:

№ на схеме:14

Наименование:cover

Каталожный номер:M6895T

Комплект:2

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:2900.005.0076

Комплект:8

Примечание:

№ на схеме:16

Наименование:self-locking nut

Каталожный номер:2900.080.0014

Комплект:12

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:2900.111.0022

Комплект:24

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:G707

Комплект:2

Примечание:

№ на схеме:19

Наименование:support

Каталожный номер:G0510T

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:2900.111.0034

Комплект:2

Примечание:

№ на схеме:21

Наименование:split pin

Каталожный номер:2900.170.0003

Комплект:2

Примечание:

№ на схеме:22

Наименование:screw

Каталожный номер:2900.005.0077

Комплект:12

Примечание:

№ на схеме:23

Наименование:hose conveyor

Каталожный номер:2368.020.0014

Комплект:1

Примечание:
