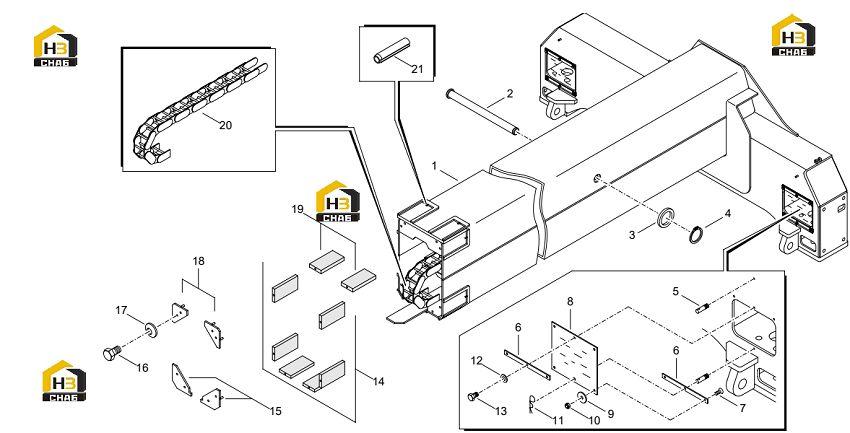

Рычаг телескопический

← Корпус бокового смещения спредера Рама неподвижная стрелы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:extension arm

Каталожный номер:P5172T

Комплект:2

Примечание:

№ на схеме:02

Наименование:pin

Каталожный номер:M7224T

Комплект:2

Примечание:

№ на схеме:03

Наименование:washer

Каталожный номер:M3531T

Комплект:2

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:2900.028

Комплект:2

Примечание:

№ на схеме:05

Наименование:pin

Каталожный номер:N4098T

Комплект:8

Примечание:

№ на схеме:06

Наименование:plate

Каталожный номер:N4082T

Комплект:8

Примечание:

№ на схеме:07

Наименование:screw

Каталожный номер:2900.025.0011

Комплект:8

Примечание:

№ на схеме:08

Наименование:guard

Каталожный номер:N3990T

Комплект:4

Примечание:

№ на схеме:09

Наименование:washer

Каталожный номер:2900.111.0031

Комплект:8

Примечание:

№ на схеме:10

Наименование:self-locking nut

Каталожный номер:2900.080.0002

Комплект:8

Примечание:

№ на схеме:11

Наименование:split pin

Каталожный номер:2900.175.0001

Комплект:4

Примечание:

№ на схеме:12

Наименование:flat washer

Каталожный номер:2900.111.0017

Комплект:12

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:2900.005.0017

Комплект:12

Примечание:

№ на схеме:14

Наименование:shoe

Каталожный номер:M0628T

Комплект:12

Примечание:

№ на схеме:15

Наименование:corner plate

Каталожный номер:P4948T

Комплект:4

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:2900.005.0008

Комплект:16

Примечание:

№ на схеме:17

Наименование:lock washer

Каталожный номер:2900.130.0005

Комплект:16

Примечание:

№ на схеме:18

Наименование:corner plate

Каталожный номер:N8666T

Комплект:4

Примечание:

№ на схеме:19

Наименование:shoe

Каталожный номер:M0627T

Комплект:4

Примечание:

№ на схеме:20

Наименование:hose conveyor

Каталожный номер:2368.020.0008

Комплект:2

Примечание:

№ на схеме:21

Наименование:taper pin

Каталожный номер:2900.160.0005

Комплект:16

Примечание:
