Станина спредера

← Рама неподвижная стрелы Редуктор спредера →

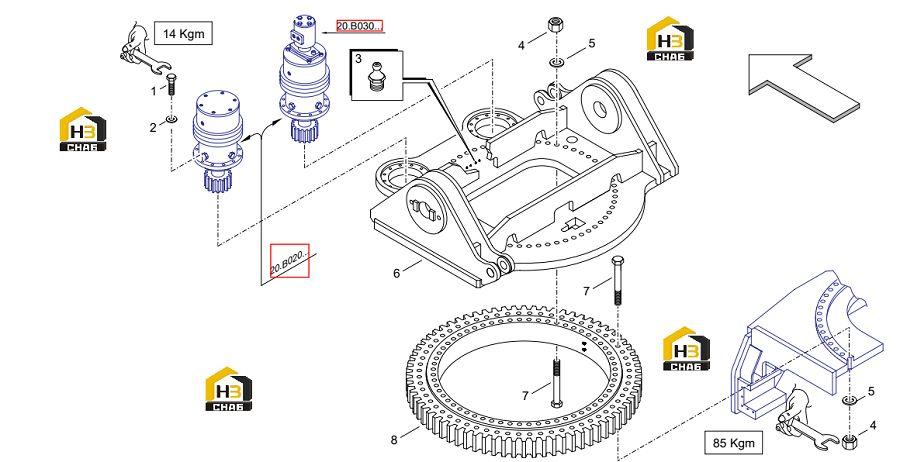

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:screw

Каталожный номер:2900.005.0070

Комплект:24

Примечание:

№ на схеме:02

Наименование:washer

Каталожный номер:2900.111.0035

Комплект:24

Примечание:

№ на схеме:03

Наименование:lubricator

Каталожный номер:2333.202506

Комплект:4

Примечание:

№ на схеме:04

Наименование:nut

Каталожный номер:2900.070.0003

Комплект:118

Примечание:

№ на схеме:05

Наименование:washer

Каталожный номер:2900.130.0001

Комплект:118

Примечание:

№ на схеме:06

Наименование:frame

Каталожный номер:N1118T

Комплект:1

Примечание:

№ на схеме:07

Наименование:screw

Каталожный номер:2900.005.0011

Комплект:118

Примечание:

№ на схеме:08

Наименование:pivot bearing

Каталожный номер:7000.962001

Комплект:1

Примечание:
