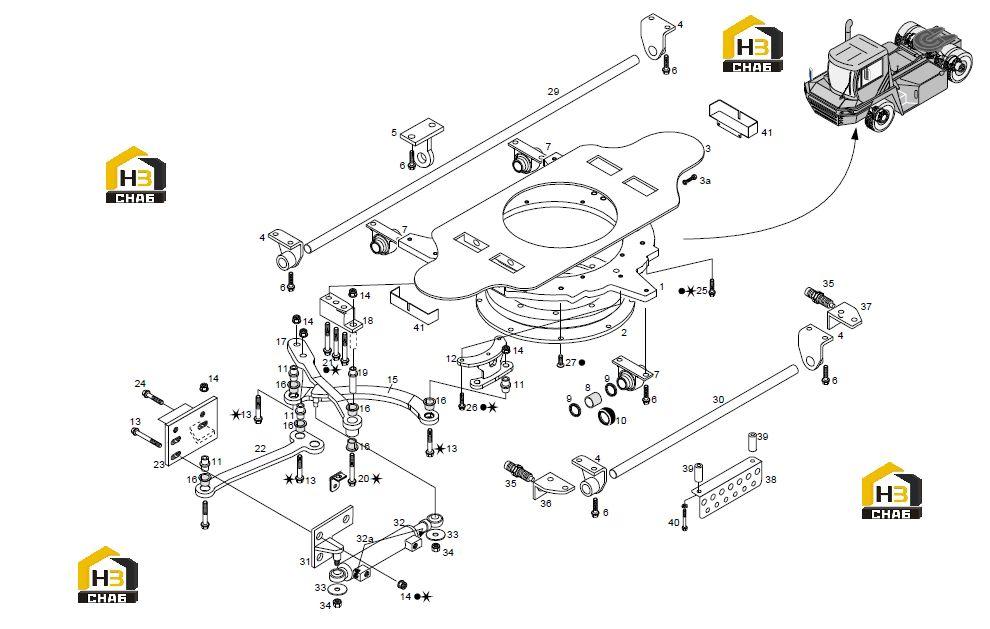

Устройство поворота кабины

Каталожный номер:T24053951

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:T24053869

Комплект:1

Примечание:

№ на схеме:3a

Каталожный номер:T29040400

Комплект:4

Примечание:M8x 16 DIN 933-8.8

№ на схеме:3

Наименование:Plate

Каталожный номер:T24053702

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:T24053942

Комплект:4

Примечание:

№ на схеме:5

Каталожный номер:T24053933

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:T29062687

Комплект:16

Примечание:M10x25

№ на схеме:7

Наименование:Bearing

Каталожный номер:T24054763

Комплект:3

Примечание:COMPLETE

№ на схеме:8

Каталожный номер:T24054790

Комплект:3

Примечание:D38xd30 h38 Bronze

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:T24054800

Комплект:6

Примечание:REPAIR SEAL RING

№ на схеме:10

Наименование:Rubber bush

Каталожный номер:T24053785

Комплект:3

Примечание:

№ на схеме:11

Каталожный номер:T24053720

Комплект:4

Примечание:

№ на схеме:12

Каталожный номер:T24058498

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:T29063127

Комплект:9

Примечание:M12x60 8.8

№ на схеме:14

Наименование:Lock nut

Каталожный номер:T26040969

Комплект:10

Примечание:M12

№ на схеме:15

Наименование:Lever

Каталожный номер:T24058489

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:T24053749

Комплект:6

Примечание:

№ на схеме:17

Наименование:Lever

Каталожный номер:T24053794

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:T24053804

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:T24053711

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:T29063136

Комплект:1

Примечание:M12x100

№ на схеме:21

Каталожный номер:V975123

Комплект:3

Примечание:M14x70

№ на схеме:22

Наименование:Lever

Каталожный номер:T24053822

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:T24053840

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:T29063299

Комплект:2

Примечание:M 12x45 8.8

№ на схеме:25

Каталожный номер:T29063179

Комплект:5

Примечание:M 10x20 8.8

№ на схеме:26

Каталожный номер:T29063109

Комплект:3

Примечание:M 12x30 8.8

№ на схеме:27

Каталожный номер:T29060312

Комплект:8

Примечание:M 10x25

№ на схеме:29

Наименование:Rod

Каталожный номер:T24054256

Комплект:1

Примечание:L.=998 mm

№ на схеме:30

Наименование:Rod

Каталожный номер:T24054247

Комплект:1

Примечание:L= 498 mm

№ на схеме:31

Каталожный номер:T24054827

Комплект:1

Примечание:

№ на схеме:32a

Наименование:Flow regulator

Каталожный номер:T24130442

Комплект:2

Примечание:

№ на схеме:32

Наименование:Cylinder

Каталожный номер:T24130424

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:T26050272

Комплект:2

Примечание:16mm

№ на схеме:34

Наименование:Lock nut

Каталожный номер:T26040922

Комплект:2

Примечание:M16x1.5

№ на схеме:35

Наименование:Connector

Каталожный номер:T27011409

Комплект:-

Примечание:

№ на схеме:35

Наименование:Electro .switch

Каталожный номер:T27011418

Комплект:2

Примечание:M30x1.5 L=92mm

№ на схеме:36

Каталожный номер:T240M200

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:T24055308

Комплект:1

Примечание:

№ на схеме:38

Наименование:Mounting support

Каталожный номер:T22013365

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spacer bush

Каталожный номер:T22013383

Комплект:1

Примечание:L=55 mm

№ на схеме:39

Наименование:Spacer bush

Каталожный номер:T22013374

Комплект:1

Примечание:L=47 mm

№ на схеме:40

Наименование:Spring washer

Каталожный номер:T26050107

Комплект:2

Примечание:12mm

№ на схеме:40
