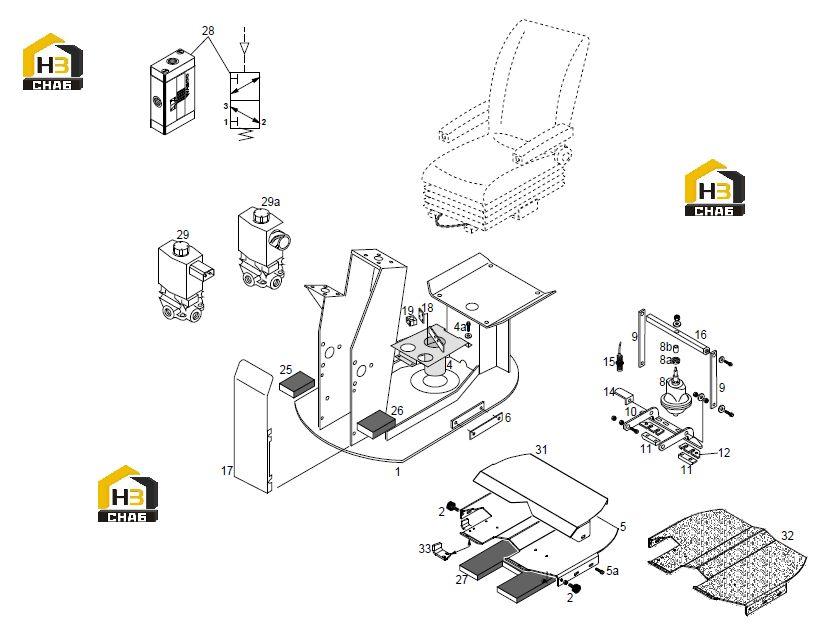

Механизм регулировки сиденья

← Устройство поворота кабины Зеркала заднего вида →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:T24054109

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber stop

Каталожный номер:T24130433

Комплект:2

Примечание:D=25 h=13

№ на схеме:4a

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:M6X20

№ на схеме:4

Наименование:Inlet pipe

Каталожный номер:T24054071

Комплект:1

Примечание:

№ на схеме:5a

Наименование:Bolt

Каталожный номер:T29040216

Комплект:4

Примечание:M6x20

№ на схеме:5

Наименование:Plate

Каталожный номер:T24053915

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer plate

Каталожный номер:T24132392

Комплект:2

Примечание:S=2 mm

№ на схеме:6

Наименование:Spacer plate

Каталожный номер:T24132391

Комплект:2

Примечание:S=1 mm

№ на схеме:8b

Наименование:Bush

Каталожный номер:T24054062

Комплект:1

Примечание:

№ на схеме:8a

Наименование:Nut

Каталожный номер:T26031045

Комплект:1

Примечание:M24x2

№ на схеме:8

Наименование:Air cilinder

Каталожный номер:T24107794

Комплект:1

Примечание:

№ на схеме:9

Наименование:Strip

Каталожный номер:T24054044

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lever

Каталожный номер:T24054026

Комплект:1

Примечание:

№ на схеме:11a

Наименование:Bolt

Каталожный номер:T29040429

Комплект:4

Примечание:M8x20

№ на схеме:11

Наименование:Key

Каталожный номер:T24054035

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spacer plate

Каталожный номер:T24058609

Комплект:2

Примечание:2mm

№ на схеме:14

Наименование:Bracket

Каталожный номер:T24053998

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:T27011409

Комплект:1

Примечание:

№ на схеме:15

Наименование:Electro .switch

Каталожный номер:T27011418

Комплект:1

Примечание:M30x1.5 L=92mm

№ на схеме:16

Наименование:Rod

Каталожный номер:T24054053

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover plate

Каталожный номер:T24055409

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mounting plate

Каталожный номер:T24055592

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover plate

Каталожный номер:T26020862

Комплект:1

Примечание:20-22-25mm

№ на схеме:19

Наименование:Clamp

Каталожный номер:T26021048

Комплект:2

Примечание:25mm

№ на схеме:25

Наименование:Insulator

Каталожный номер:T24056609

Комплект:1

Примечание:

№ на схеме:26

Наименование:Insulator

Каталожный номер:T24056580

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sound absorber

Каталожный номер:T24056571

Комплект:1

Примечание:

№ на схеме:28

Наименование:Valve 3/2

Каталожный номер:T22081145

Комплект:1

Примечание:

№ на схеме:29a

Наименование:Valve

Каталожный номер:V1078316

Комплект:-

Примечание:24V Norm. Close DIN

№ на схеме:29

Наименование:Valve

Каталожный номер:V8158342

Комплект:1

Примечание:24V Normaly Close

№ на схеме:31

Наименование:Plate

Каталожный номер:T24058931

Комплект:1

Примечание:SPECIAL

№ на схеме:32

Наименование:Plate

Каталожный номер:T24070661

Комплект:1

Примечание:SPECIAL ANTISLIP

№ на схеме:33

Наименование:Bracket

Каталожный номер:T10104666

Комплект:1

Примечание:
