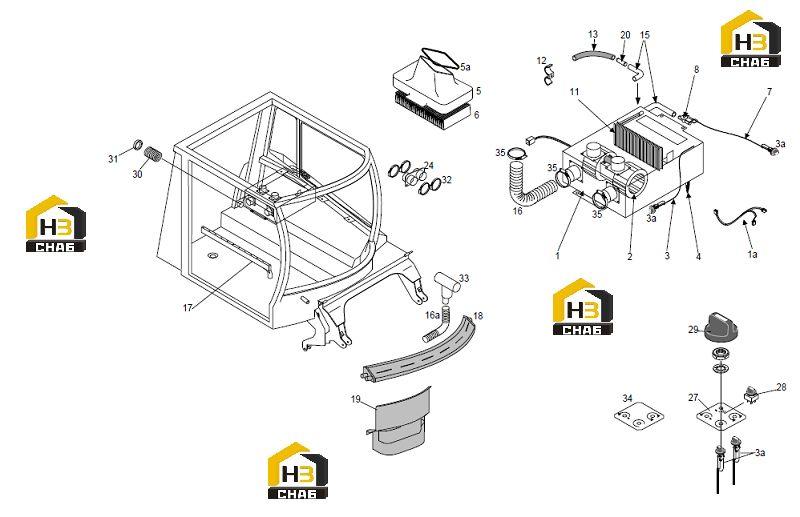

Отопитель кабины

← Система наклона кабины Устройство поворота кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1a

Наименование:Wiring set

Каталожный номер:T25103311

Комплект:1

Примечание:AC/HEATER

№ на схеме:1

Наименование:Heater assy.

Каталожный номер:T25103163

Комплект:1

Примечание:

№ на схеме:2

Наименование:Motor

Каталожный номер:T25103358

Комплект:1

Примечание:

№ на схеме:3a

Наименование:Mechanism

Каталожный номер:T25103385

Комплект:1

Примечание:VALVE CONTROL

№ на схеме:3

Наименование:Bowden cable

Каталожный номер:T25103367

Комплект:1

Примечание:750/680

№ на схеме:4

Наименование:Valve

Каталожный номер:T25103320

Комплект:1

Примечание:DRAIN 1"

№ на схеме:5a

Наименование:Rubber profile

Каталожный номер:T24013738

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange

Каталожный номер:T25103247

Комплект:1

Примечание:R.H.D.

№ на схеме:5

Наименование:Flange

Каталожный номер:T25103238

Комплект:1

Примечание:L.H.D.

№ на схеме:6

Наименование:Air filter

Каталожный номер:T25103256

Комплект:1

Примечание:CAB HEATER

№ на схеме:7

Наименование:Bowden cable

Каталожный номер:T25103376

Комплект:1

Примечание:1000/930

№ на схеме:8

Наименование:Cock

Каталожный номер:T25103181

Комплект:1

Примечание:WATER

№ на схеме:11

Наименование:Radiator

Каталожный номер:T25103469

Комплект:1

Примечание:HEATER

№ на схеме:12

Наименование:Brace

Каталожный номер:T25100920

Комплект:1

Примечание:16mm

№ на схеме:13

Наименование:Water hose

Каталожный номер:T24070042

Комплект:-

Примечание:19mm

№ на схеме:14

Наименование:Water pipe

Каталожный номер:T25103440

Комплект:1

Примечание:

№ на схеме:15

Наименование:Elbow hose

Каталожный номер:T25103800

Комплект:2

Примечание:

№ на схеме:16a

Наименование:Flex hose

Каталожный номер:T25102647

Комплект:-

Примечание:42 mm

№ на схеме:16

Наименование:Flex hose

Каталожный номер:T25102665

Комплект:-

Примечание:60 mm

№ на схеме:17

Наименование:Defroster

Каталожный номер:T25102758

Комплект:1

Примечание:RHD

№ на схеме:18

Наименование:Defroster

Каталожный номер:T24053185

Комплект:1

Примечание:FRONT PANE R.H.D.

№ на схеме:18

Наименование:Defroster

Каталожный номер:T24052981

Комплект:1

Примечание:FRONT PANE L.H.D.

№ на схеме:19

Наименование:Protection

Каталожный номер:T24053204

Комплект:1

Примечание:R.H.D

№ на схеме:19

Наименование:Protection

Каталожный номер:T24053047

Комплект:1

Примечание:L.H.D.

№ на схеме:20

Наименование:Hose socket

Каталожный номер:T12023336

Комплект:1

Примечание:2x 19mm

№ на схеме:24

Наименование:Inlet pipe

Каталожный номер:T25103265

Комплект:1

Примечание:

№ на схеме:27

Наименование:Symbol plate

Каталожный номер:T25102869

Комплект:1

Примечание:

№ на схеме:28

Наименование:Switch

Каталожный номер:T25102702

Комплект:1

Примечание:HEATER

№ на схеме:29

Наименование:Knob

Каталожный номер:T25103283

Комплект:1

Примечание:

№ на схеме:30

Наименование:Flex, pipe

Каталожный номер:T24056460

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring

Каталожный номер:T24056451

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clampring

Каталожный номер:T19050238

Комплект:12

Примечание:

№ на схеме:33

Наименование:T-coupling

Каталожный номер:T25102692

Комплект:1

Примечание:60-60-42

№ на схеме:34

Наименование:Symbol plate

Каталожный номер:T25103422

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp

Каталожный номер:T26080662

Комплект:8

Примечание:50 - 65 mm
