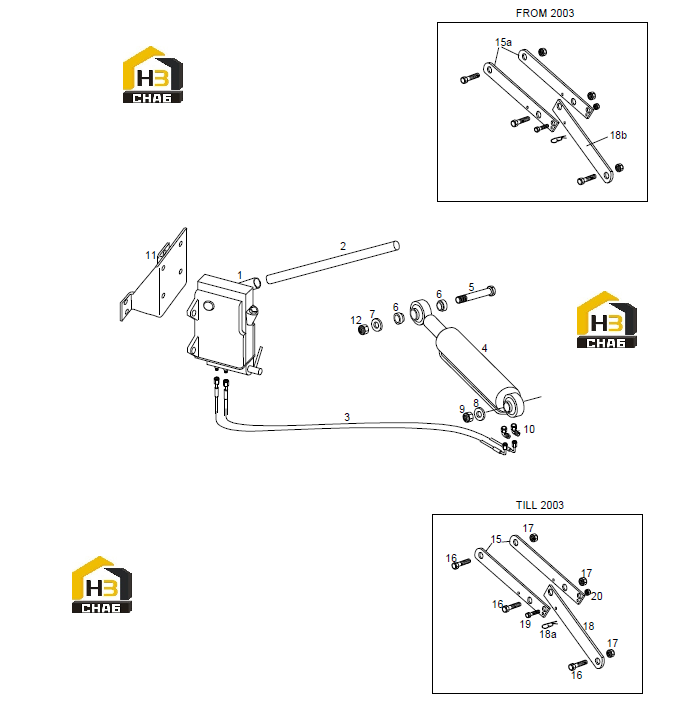

Система наклона кабины

← Крепление кабины Отопитель кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump

Каталожный номер:T24094676

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rod

Каталожный номер:T24095249

Комплект:1

Примечание:Cab .pomp I=750

№ на схеме:3

Наименование:Flex hose

Каталожный номер:T24094815

Комплект:2

Примечание:L= 950 mm

№ на схеме:4

Наименование:Cylinder

Каталожный номер:T24094685

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:T29041551

Комплект:1

Примечание:M20x110

№ на схеме:6

Наименование:Spacer bush

Каталожный номер:T24094694

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ring

Каталожный номер:T26050392

Комплект:1

Примечание:20mm

№ на схеме:8

Наименование:Ring

Каталожный номер:T26050882

Комплект:1

Примечание:d=24mm

№ на схеме:9

Наименование:Lock nut

Каталожный номер:T26040201

Комплект:1

Примечание:M24 700 Nm

№ на схеме:10

Наименование:Nipple

Каталожный номер:T22073027

Комплект:2

Примечание:6S-90°

№ на схеме:11

Наименование:Bracket

Каталожный номер:T24094740

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock nut

Каталожный номер:T26040248

Комплект:1

Примечание:M20 - 390

№ на схеме:15a

Наименование:Strip

Каталожный номер:T24095508

Комплект:2

Примечание:

№ на схеме:15

Наименование:Strip

Каталожный номер:T24094796

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:T29020340

Комплект:3

Примечание:M18x1.5x60

№ на схеме:17

Наименование:Nut

Каталожный номер:T26040996

Комплект:3

Примечание:M18x1.5

№ на схеме:18a

Наименование:Spring pin

Каталожный номер:T24083179

Комплект:1

Примечание:

№ на схеме:18b

Наименование:Strip

Каталожный номер:T24095517

Комплект:1

Примечание:

№ на схеме:18

Наименование:Strip

Каталожный номер:T24094889

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:T29041034

Комплект:1

Примечание:M16x60

№ на схеме:20

Наименование:Lock nut

Каталожный номер:T26040627

Комплект:1

Примечание:M16
