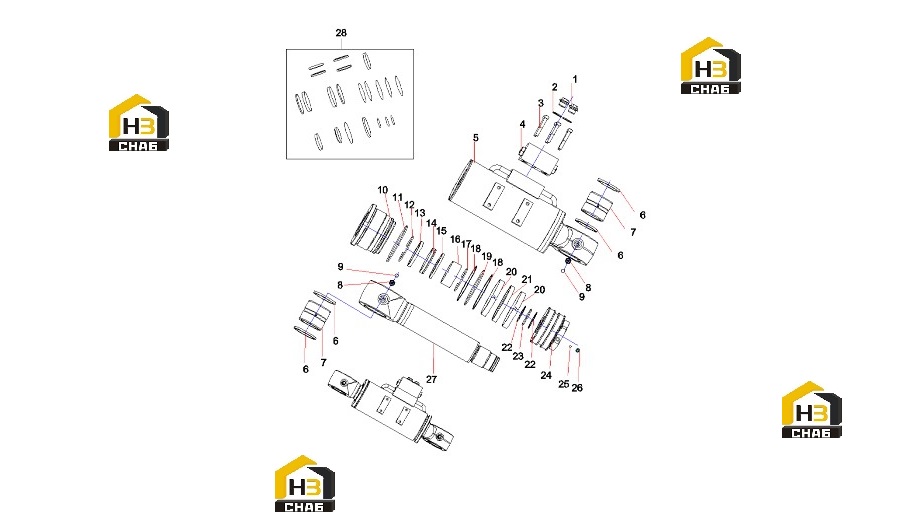

Цилиндр отвала 13377345

← Трубопровод гидравлический 13403779 Шарнир центральный 60253811 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug, screw

Каталожный номер:10041695

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 22JB982

Каталожный номер:A210434000011

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M8x60GB70.1 10.9

Каталожный номер:A210204000342

Комплект:6

Примечание:

№ на схеме:4

Наименование:Dual-Direction Hydraulic Lock

Каталожный номер:13339009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder Assem. ZX60.3.4A.2

Каталожный номер:13377347

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring - Dust

Каталожный номер:A880808070033

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:11694457

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cup, oil JB7940.1

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:10

Наименование:Guide Sleeve ZX60.3.4A-1

Каталожный номер:13377343

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 118x3.55GB3452.1

Каталожный номер:A210609000123

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retainer

Каталожный номер:A210417000075

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust Ring 70x84x8

Каталожный номер:13573483

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal, MPS-ring 70x085x11.4

Каталожный номер:B230101002124

Комплект:1

Примечание:

№ на схеме:15

Наименование:seal ring 70x85.1 x6.3

Каталожный номер:13599611

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:A880809020008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 85GB895.1

Каталожный номер:A210417000103

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:A880804040028

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 120x3.1 GB1235

Каталожный номер:A210608000012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, guide, UP

Каталожный номер:B230101002190

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring,seal SPGW

Каталожный номер:60087456

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retaining Ring ZX_DQ55x3.1

Каталожный номер:13254957

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring 49.4x3.1JISB2401

Каталожный номер:A210608000077

Комплект:1

Примечание:

№ на схеме:24

Наименование:Piston ZX60.3.4A-2

Каталожный номер:13377344

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball, steel

Каталожный номер:24001153

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210206000013

Комплект:1

Примечание:

№ на схеме:27

Наименование:Piston Rod ZX55.3.4B.1

Каталожный номер:13066992

Комплект:1

Примечание:

№ на схеме:28

Наименование:Blade Cylinder Repair Kit

Каталожный номер:60295055

Комплект:1

Примечание:
