Шарнир центральный 60253811

← Цилиндр отвала 13377345 Цилиндр балансировочный 13376728 →

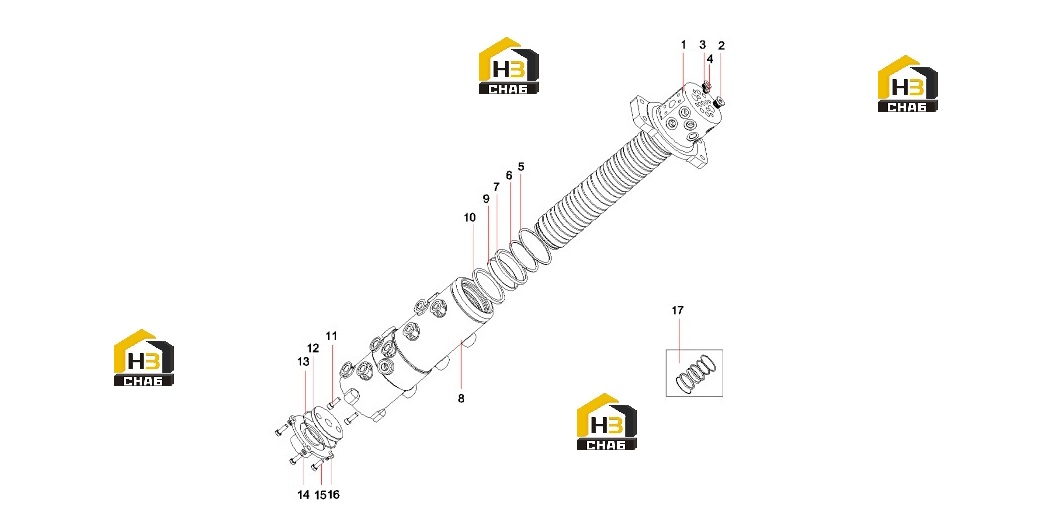

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:swing shaft assembly

Каталожный номер:60291826

Комплект:1

Примечание:

№ на схеме:2

Наименование:plug

Каталожный номер:60291827

Комплект:3

Примечание:

№ на схеме:3

Наименование:plug

Каталожный номер:60291828

Комплект:9

Примечание:

№ на схеме:4

Наименование:plug

Каталожный номер:60291829

Комплект:7

Примечание:

№ на схеме:5

Наименование:o-ring

Каталожный номер:60291830

Комплект:1

Примечание:

№ на схеме:6

Наименование:o-ring

Каталожный номер:60291831

Комплект:1

Примечание:

№ на схеме:7

Наименование:swing seal

Каталожный номер:60291832

Комплект:16

Примечание:

№ на схеме:8

Наименование:swing casing

Каталожный номер:60291833

Комплект:1

Примечание:

№ на схеме:9

Наименование:dust ring

Каталожный номер:60291834

Комплект:1

Примечание:

№ на схеме:10

Наименование:wear-resistant ring

Каталожный номер:60291835

Комплект:1

Примечание:

№ на схеме:11

Наименование:blot

Каталожный номер:60291836

Комплект:2

Примечание:

№ на схеме:12

Наименование:plate

Каталожный номер:60291837

Комплект:1

Примечание:

№ на схеме:13

Наименование:o-ring

Каталожный номер:60291838

Комплект:1

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:60291839

Комплект:4

Примечание:

№ на схеме:15

Наименование:snape ring

Каталожный номер:60291840

Комплект:4

Примечание:

№ на схеме:16

Наименование:electonic subassembly

Каталожный номер:60291841

Комплект:1

Примечание:

№ на схеме:17

Наименование:center valve repair kit

Каталожный номер:60307981

Комплект:1

Примечание:
