Трубопровод гидравлический 13403779

← Трубопровод соединения центрального шарнира и плунжерного мотора 13403779 Цилиндр отвала 13377345 →

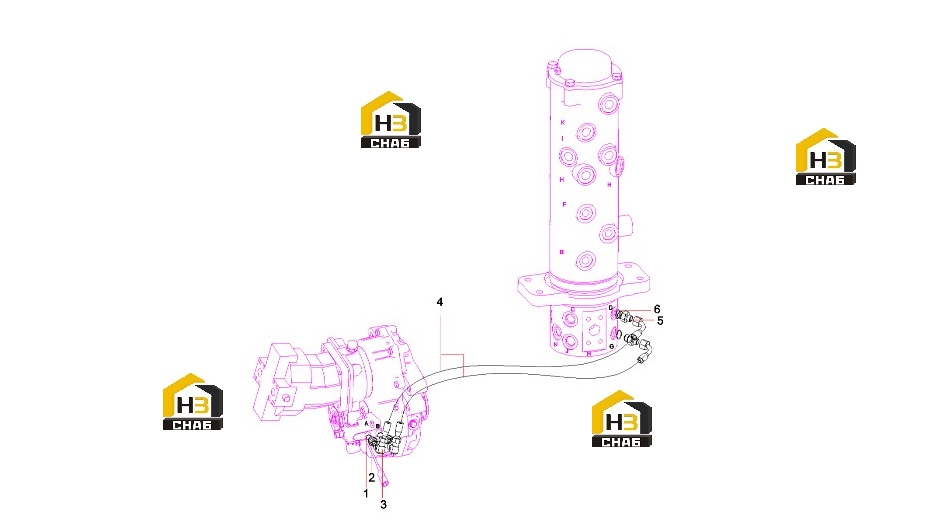

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205001655

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:2

Примечание:

№ на схеме:5

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:
