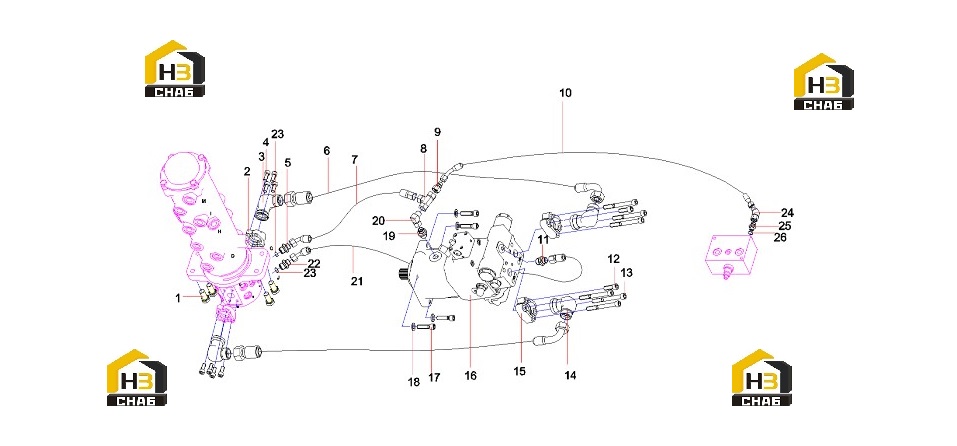

Трубопровод соединения центрального шарнира и плунжерного мотора 13403779

← Трубопровод шарнира и балансировочных цилиндров 13403779 Трубопровод гидравлический 13403779 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:2

Наименование:Flange, Split

Каталожный номер:B229900000332

Комплект:4

Примечание:

№ на схеме:3

Наименование:joint SY60W9K3R.2.8-5

Каталожный номер:13430187

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:8

Примечание:

№ на схеме:5

Наименование:Male straight fitting

Каталожный номер:21002821

Комплект:1

Примечание:

№ на схеме:6

Наименование:RubberHose

Каталожный номер:60262789

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose,rubber

Каталожный номер:B230103002302

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103007052

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000041

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M12x110GB70.1 10.9

Каталожный номер:A210204000455

Комплект:6

Примечание:

№ на схеме:14

Наименование:Joint, flange, right-angle

Каталожный номер:A229900003381

Комплект:2

Примечание:

№ на схеме:15

Наименование:Flange, Split

Каталожный номер:B229900000333

Комплект:4

Примечание:

№ на схеме:16

Наименование:PlungerMotor

Каталожный номер:60253891

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M12x45GB70.1 Dacroment

Каталожный номер:24002208

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000228

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:21

Наименование:rubber hose

Каталожный номер:60236758

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000843

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A229900010160

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000940

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:1

Примечание:
