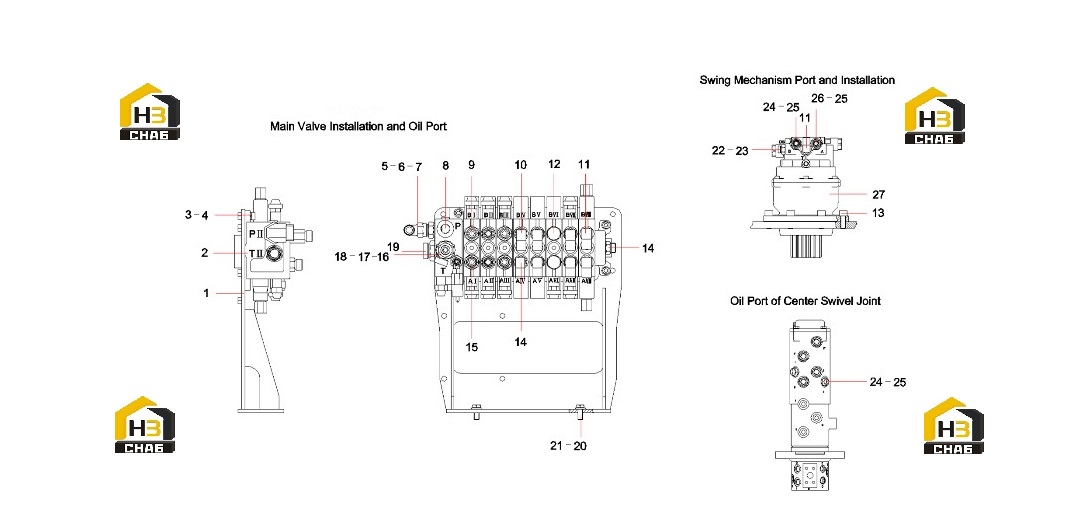

Система гидравлическая (часть2) 13404848

← Система гидравлическая (часть1) 13404848 Бак гидравлический 13404848 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve rack SY60W9K3R.1.2.5

Каталожный номер:13391872

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, main control

Каталожный номер:60167417

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10×35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe connector

Каталожный номер:60202197

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:B210780001397

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11147213

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:11147279

Комплект:5

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:10

Примечание:

№ на схеме:12

Наименование:Plug, screw

Каталожный номер:B210780001384

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:8

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11147089

Комплект:6

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000141

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000626

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000629

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002548

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000843

Комплект:8

Примечание:

№ на схеме:25

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:9

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:10547806

Комплект:1

Примечание:

№ на схеме:27

Наименование:Reducer GP

Каталожный номер:B229900005731

Комплект:1

Примечание:
