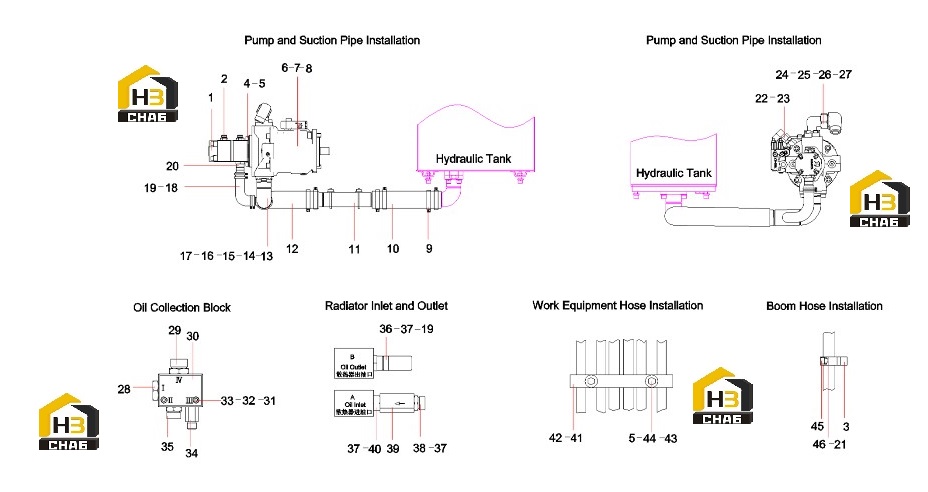

Система гидравлическая (часть1) 13404848

← Пластины защитные 12841202 Система гидравлическая (часть2) 13404848 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:2-section gear pump

Каталожный номер:60259660

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate, pressure

Каталожный номер:10542627

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plunger Pump

Каталожный номер:60262517

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:9

Наименование:Anchor ear, T-type

Каталожный номер:A229900003104

Комплект:8

Примечание:

№ на схеме:10

Наименование:Suction hoseSY55C3K2R.1.2-1A

Каталожный номер:12267119

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil suction

Каталожный номер:12264471

Комплект:1

Примечание:

№ на схеме:12

Наименование:Suction hose SY60W9K3R.1.2-3

Каталожный номер:13389111

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil suction steel pipe

Каталожный номер:13387999

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:18

Наименование:molding hose SY60W9K3R.1.2-2

Каталожный номер:13389704

Комплект:1

Примечание:

№ на схеме:19

Наименование:Anchor ear, T-type

Каталожный номер:60021998

Комплект:4

Примечание:

№ на схеме:20

Наименование:Return Joint SY60W9K3R.1.2.8

Каталожный номер:13499857

Комплект:1

Примечание:

№ на схеме:21

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780000041

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Elbow

Каталожный номер:A229900002603

Комплект:1

Примечание:

№ на схеме:25

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw M10×35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:B210780000896

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:30

Наименование:Oil collection block

Каталожный номер:13260586

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:11147279

Комплект:1

Примечание:

№ на схеме:36

Наименование:Return JointSY55C3K2R.1.2.16

Каталожный номер:12879311

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:39

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clip, hose

Каталожный номер:10541232

Комплект:2

Примечание:

№ на схеме:42

Наименование:Plate, pressure

Каталожный номер:10541233

Комплект:1

Примечание:

№ на схеме:43

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:45

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:46

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:
