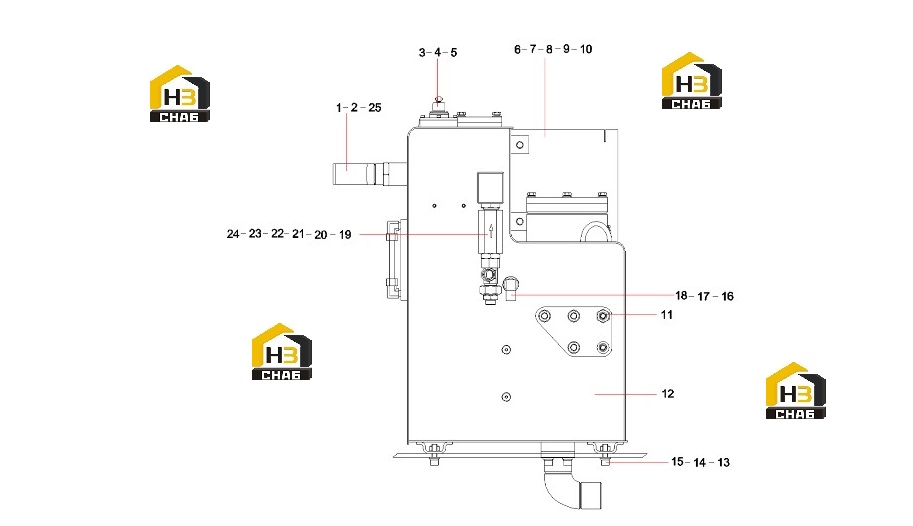

Бак гидравлический 13404848

← Система гидравлическая (часть2) 13404848 Трубопровод гидравлической системы 13404848 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Return JointSY55C3K2R.1.2.16

Каталожный номер:12879311

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:3

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sponge ISY55C3K2R.1.2.15-1B

Каталожный номер:13149492

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sponge ISY55C3K2R.1.2.15-1

Каталожный номер:12267308

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sponge IISY55C3K2R.1.2.15-2

Каталожный номер:12267399

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge

Каталожный номер:11148288

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge ISY55C3I2R.1.2.12

Каталожный номер:12546522

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:11147089

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hydraulic Fuel Tank Assy.

Каталожный номер:13410775

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000843

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:21

Наименование:CheckValve

Каталожный номер:60278827

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:B210780000070

Комплект:1

Примечание:

№ на схеме:25

Наименование:Anchor ear, T-type

Каталожный номер:60021998

Комплект:2

Примечание:
