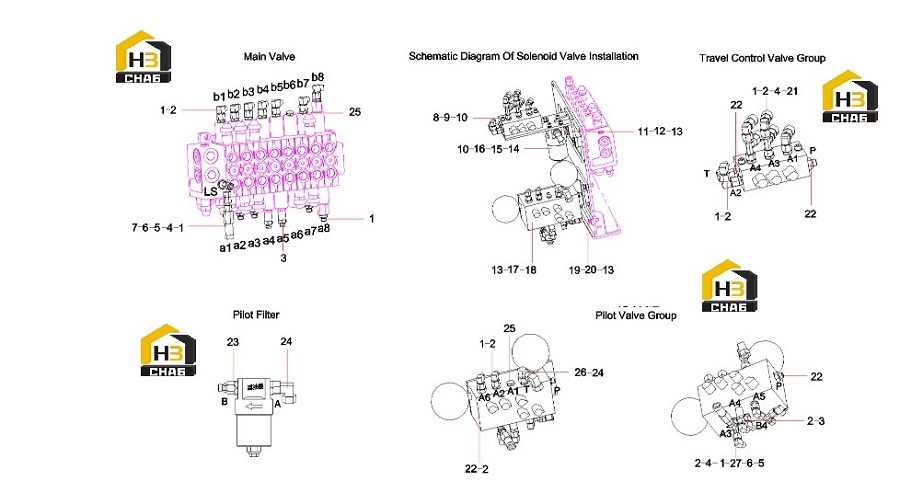

Компоненты пилотной гидравлической системы (часть1) 13404913

← Система гидравлическая пилотная 13404913 Компоненты пилотной гидравлической системы (часть2) 13404913 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:25

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:20

Примечание:

№ на схеме:3

Наименование:G1/4(ED)-M14Connector

Каталожный номер:12877195

Комплект:3

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:6

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:8

Наименование:travel control valve group

Каталожный номер:60258968

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M8x55GB70.1

Каталожный номер:A210204000201

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:11

Наименование:electromagnetic valve bracket

Каталожный номер:13391662

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:14

Наименование:Filter

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:15

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:18

Наименование:pilot valve group

Каталожный номер:60258969

Комплект:1

Примечание:

№ на схеме:19

Наименование:electromagnetic valve bracket

Каталожный номер:13391546

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A229900010160

Комплект:5

Примечание:

№ на схеме:22

Наименование:Connector, straight, end

Каталожный номер:B210780000979

Комплект:5

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:25

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000180

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sensor, pressure

Каталожный номер:60114798

Комплект:1

Примечание:
