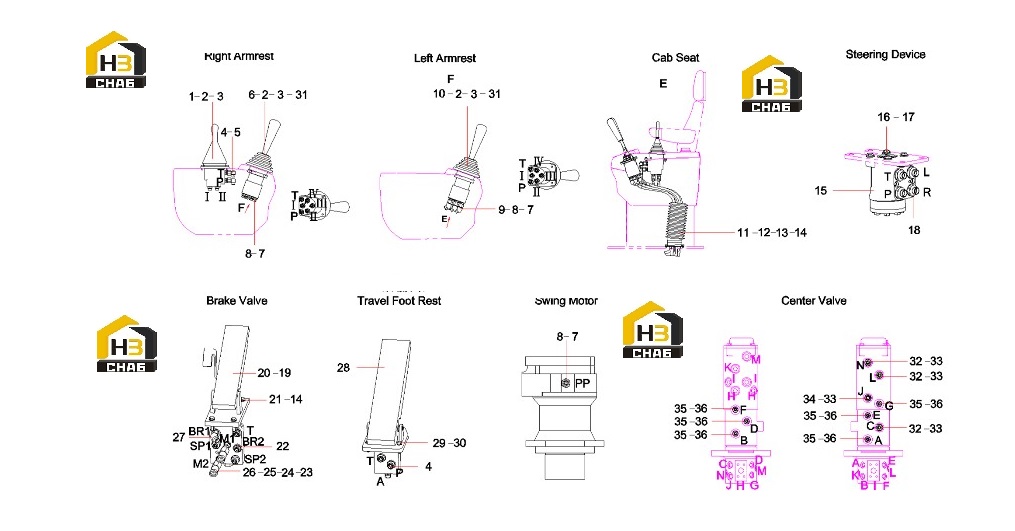

Система гидравлическая пилотная 13404913

← Бак гидравлический 13410775 Компоненты пилотной гидравлической системы (часть1) 13404913 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:10

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:7

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:4

Примечание:

№ на схеме:6

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000940

Комплект:13

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:13

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A229900010160

Комплект:6

Примечание:

№ на схеме:10

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:11035346

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:15

Наименование:SteeringUnit

Каталожный номер:60254635

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:4

Примечание:

№ на схеме:19

Наименование:brake valve plate

Каталожный номер:60251601

Комплект:1

Примечание:

№ на схеме:20

Наименование:BrakeValve

Каталожный номер:60254636

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:6

Примечание:

№ на схеме:22

Наименование:pipe connector GELM16-LM14

Каталожный номер:13416536

Комплект:5

Примечание:

№ на схеме:23

Наименование:Fitting, pipe

Каталожный номер:21011543

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:25

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:2

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A229900010160

Комплект:1

Примечание:

№ на схеме:28

Наименование:pedal valve

Каталожный номер:60251676

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:3

Примечание:

№ на схеме:31

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:32

Наименование:Male straight fitting

Каталожный номер:21002821

Комплект:3

Примечание:

№ на схеме:33

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205000843

Комплект:1

Примечание:

№ на схеме:35

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:6

Примечание:

№ на схеме:36

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:6

Примечание:
