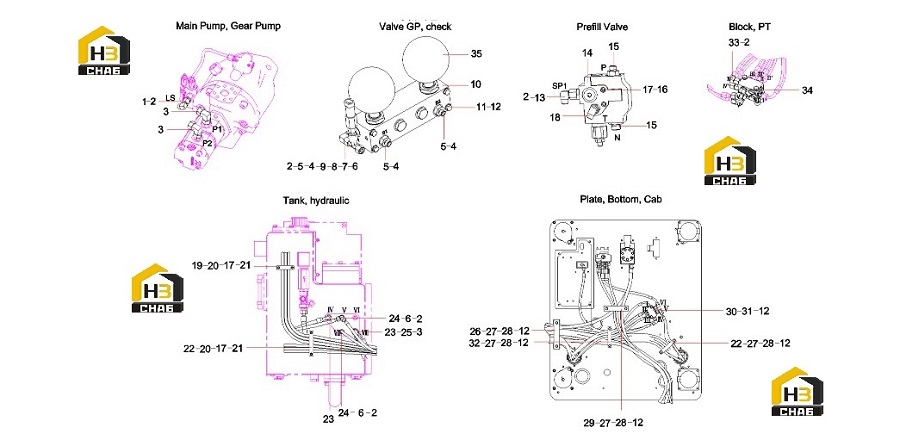

Компоненты пилотной гидравлической системы (часть2) 13404913

← Компоненты пилотной гидравлической системы (часть1) 13404913 Трубопровод гидравлической системы (часть1) 13404913 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe connector

Каталожный номер:23000531

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:11

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:4

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:3

Примечание:

№ на схеме:5

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:10

Наименование:check valve group

Каталожный номер:60258966

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x90(GB5783)

Каталожный номер:A210111000098

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:12

Примечание:

№ на схеме:13

Наименование:Fitting, pipe

Каталожный номер:60098741

Комплект:1

Примечание:

№ на схеме:14

Наименование:Prefill valve

Каталожный номер:60254039

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000228

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw M6x60GB70.1 10.9

Каталожный номер:A210204000486

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:6

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000174

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, pipe

Каталожный номер:10735443

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:10735444

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, straight, end

Каталожный номер:B210780000979

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, pipe

Каталожный номер:10735452

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:8

Примечание:

№ на схеме:29

Наименование:plate SY60W9K3R.1.4-3

Каталожный номер:13391346

Комплект:1

Примечание:

№ на схеме:30

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:32

Наименование:plate SY60W9K3R.1.4-4

Каталожный номер:13391347

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:9

Примечание:

№ на схеме:34

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:35

Наименование:accumulator

Каталожный номер:60259943

Комплект:2

Примечание:
