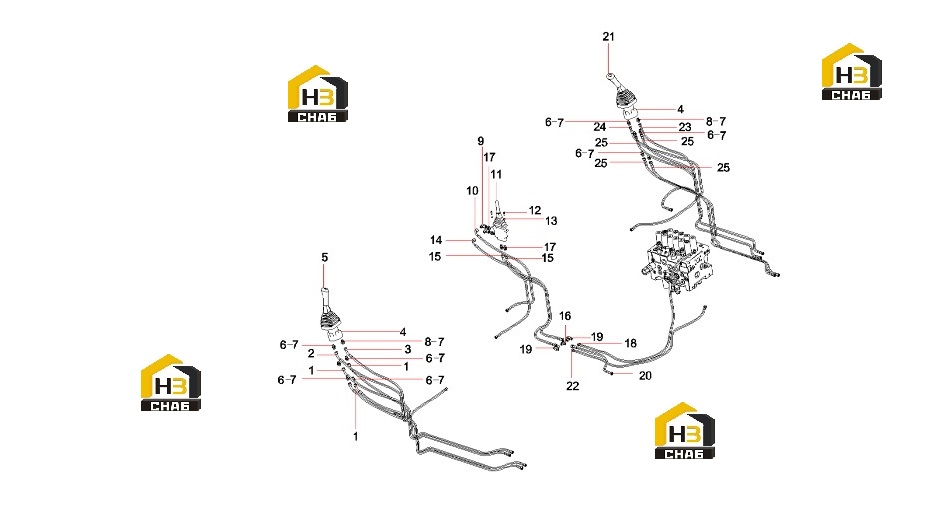

Трубопровод гидравлический управления (часть2) 13370392

← Трубопровод гидравлический управления (часть1) 13370392 Трубопровод гидравлический управления (часть3) 13370392 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103005265

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103007199

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose,rubber

Каталожный номер:B230103000873

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pilot-control Valve

Каталожный номер:60214001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:10

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:12

Примечание:

№ на схеме:8

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:14

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103002040

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:13

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:60187657

Комплект:2

Примечание:

№ на схеме:16

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, pipe

Каталожный номер:A229900002569

Комплект:7

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001633

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:3

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103003277

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002264

Комплект:3

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103000988

Комплект:4

Примечание:
