Трубопровод гидравлический управления (часть3) 13370392

← Трубопровод гидравлический управления (часть2) 13370392 Клапан пилотный 60214001 →

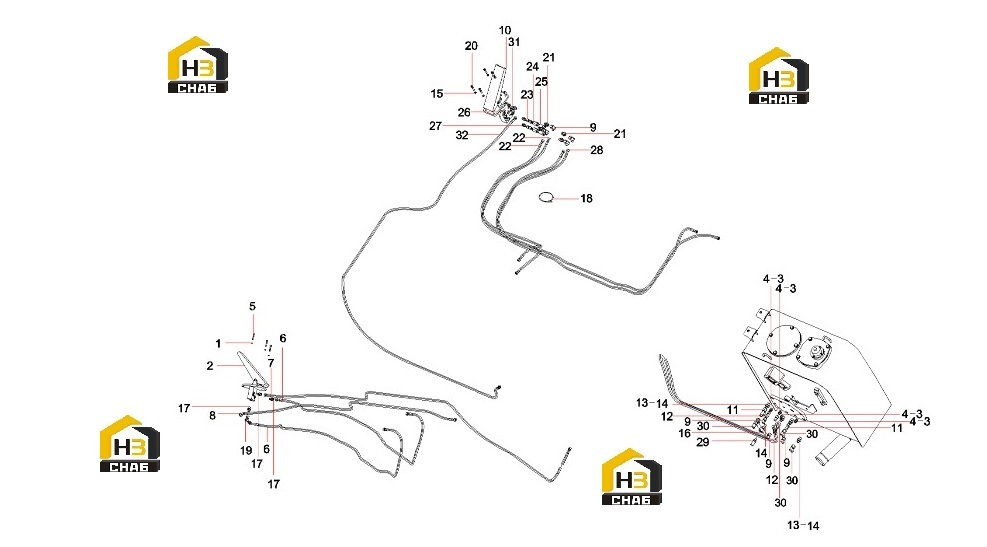

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:13

Примечание:

№ на схеме:2

Наименование:pedal valve

Каталожный номер:60251676

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:14

Примечание:

№ на схеме:4

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:10

Примечание:

№ на схеме:5

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:3

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103001893

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:14

Примечание:

№ на схеме:10

Наименование:brake valve plate

Каталожный номер:60251601

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tee

Каталожный номер:B210780000016

Комплект:3

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:A229900003874

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:5

Примечание:

№ на схеме:15

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:16

Примечание:

№ на схеме:16

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, pipe

Каталожный номер:A229900002569

Комплект:7

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:3

Примечание:

№ на схеме:20

Наименование:Screw M8x40GB70.1

Каталожный номер:A210204000148

Комплект:4

Примечание:

№ на схеме:21

Наименование:pipe connector GELM16-LM14

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002264

Комплект:3

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:24

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:2

Примечание:

№ на схеме:26

Наименование:brake valve body

Каталожный номер:60251602

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting, pipe

Каталожный номер:21011543

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:23000929

Комплект:2

Примечание:

№ на схеме:29

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:30

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:6

Примечание:

№ на схеме:31

Наименование:Connector, pipe

Каталожный номер:B210780000037

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:60034065

Комплект:1

Примечание:
