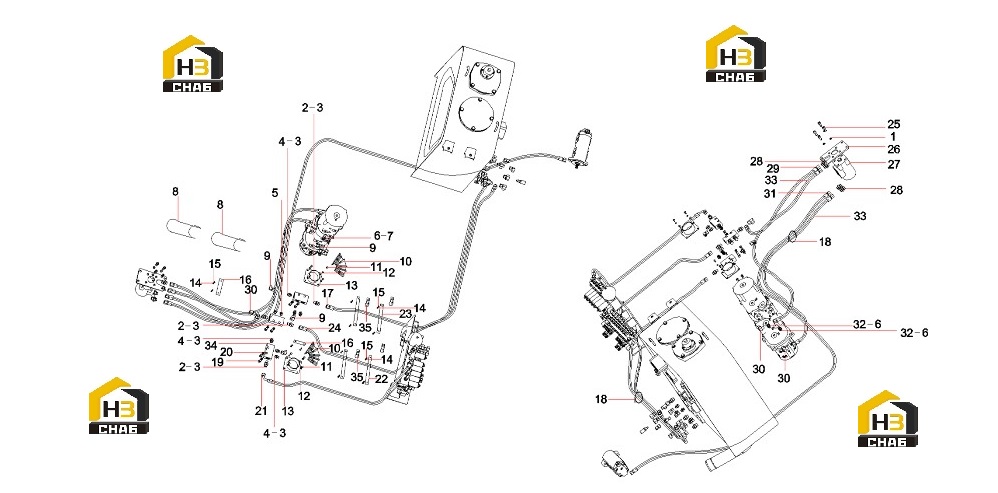

Трубопровод гидравлический управления (часть1) 13370392

← Клапан электромагнитный 60136331 Трубопровод гидравлический управления (часть2) 13370392 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000894

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:14

Примечание:

№ на схеме:4

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:10

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:A820205000840

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:7

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:2

Примечание:

№ на схеме:8

Наименование:hose protective sleeve

Каталожный номер:13391350

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:14

Примечание:

№ на схеме:10

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:12

Примечание:

№ на схеме:15

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:16

Примечание:

№ на схеме:16

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:

№ на схеме:18

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:6

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103000602

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103002118

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:26

Наименование:fixed plate SY150W9I3K.1.4.1-1

Каталожный номер:13420976

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steering Device

Каталожный номер:60251600

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:4

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103007010

Комплект:1

Примечание:

№ на схеме:30

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:6

Примечание:

№ на схеме:31

Наименование:Rubber Hose

Каталожный номер:60281978

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:A820205000961

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:B230103000316

Комплект:2

Примечание:

№ на схеме:34

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:3

Примечание:

№ на схеме:35

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:7

Примечание:
