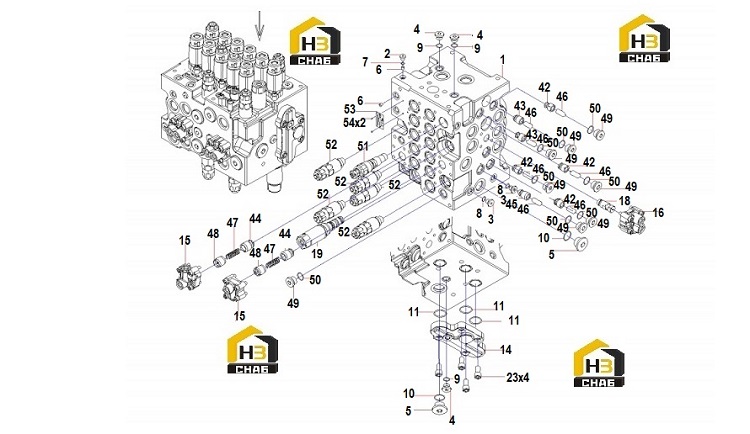

Клапан многоходовой (часть1) 60251678

← Комплектующие насоса плунжерного 60252894 Клапан многоходовой (часть2) 60251678 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:casing

Каталожный номер:60286687

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60091757

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:60091756

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve, throttle

Каталожный номер:60100492

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60038727

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, O-ring

Каталожный номер:60038711

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60038723

Комплект:3

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60038726

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60038721

Комплект:3

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:60100470

Комплект:1

Примечание:

№ на схеме:15

Наименование:lock valve selector assembly

Каталожный номер:60286690

Комплект:2

Примечание:

№ на схеме:16

Наименование:logic control valve assembly

Каталожный номер:60286691

Комплект:1

Примечание:

№ на схеме:18

Наименование:logic poppet assembly

Каталожный номер:60286693

Комплект:1

Примечание:

№ на схеме:19

Наименование:arm regeneration cut valve

Каталожный номер:60286694

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60100512

Комплект:4

Примечание:

№ на схеме:42

Наименование:Valve, lift

Каталожный номер:60038110

Комплект:4

Примечание:

№ на схеме:43

Наименование:Valve, lift

Каталожный номер:60038108

Комплект:2

Примечание:

№ на схеме:44

Наименование:Valve, check

Каталожный номер:60008784

Комплект:2

Примечание:

№ на схеме:45

Наименование:Lift Popet

Каталожный номер:60284427

Комплект:1

Примечание:

№ на схеме:46

Наименование:Spring

Каталожный номер:60038248

Комплект:7

Примечание:

№ на схеме:47

Наименование:Spring

Каталожный номер:60008765

Комплект:2

Примечание:

№ на схеме:48

Наименование:spring seat

Каталожный номер:60286713

Комплект:2

Примечание:

№ на схеме:49

Наименование:Plug

Каталожный номер:60091759

Комплект:8

Примечание:

№ на схеме:50

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:8

Примечание:

№ на схеме:51

Наименование:main relief valve assembly

Каталожный номер:60286714

Комплект:1

Примечание:

№ на схеме:52

Наименование:Valve, overload protection

Каталожный номер:60038092

Комплект:5

Примечание:

№ на схеме:53

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:
