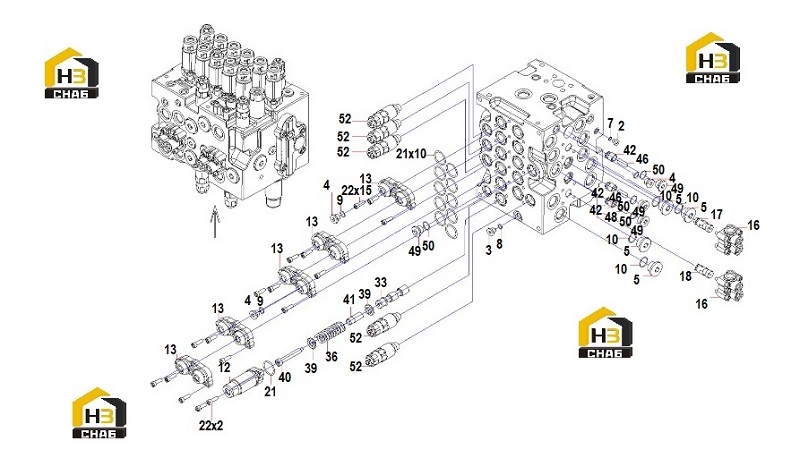

Клапан многоходовой (часть2) 60251678

← Клапан многоходовой (часть1) 60251678 Клапан многоходовой (часть3) 60251678 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60091757

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:60091756

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60038727

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, O-ring

Каталожный номер:60038711

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60038723

Комплект:3

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60038726

Комплект:4

Примечание:

№ на схеме:12

Наименование:spring cover

Каталожный номер:60286688

Комплект:1

Примечание:

№ на схеме:13

Наименование:spool cover

Каталожный номер:60286689

Комплект:5

Примечание:

№ на схеме:16

Наименование:logic control valve assembly

Каталожный номер:60286691

Комплект:2

Примечание:

№ на схеме:17

Наименование:logic poppet assembly

Каталожный номер:60286692

Комплект:1

Примечание:

№ на схеме:18

Наименование:logic poppet assembly

Каталожный номер:60286693

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038722

Комплект:11

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60039368

Комплект:17

Примечание:

№ на схеме:33

Наименование:bypass cut spool

Каталожный номер:60286704

Комплект:1

Примечание:

№ на схеме:36

Наименование:spring

Каталожный номер:60286707

Комплект:1

Примечание:

№ на схеме:39

Наименование:spring seat

Каталожный номер:60286710

Комплект:2

Примечание:

№ на схеме:40

Наименование:spacer bolt

Каталожный номер:60286711

Комплект:1

Примечание:

№ на схеме:41

Наименование:stopper

Каталожный номер:60286712

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve, lift

Каталожный номер:60038110

Комплект:3

Примечание:

№ на схеме:46

Наименование:Spring

Каталожный номер:60038248

Комплект:3

Примечание:

№ на схеме:49

Наименование:Plug

Каталожный номер:60091759

Комплект:4

Примечание:

№ на схеме:50

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:4

Примечание:

№ на схеме:52

Наименование:Valve, overload protection

Каталожный номер:60038092

Комплект:5

Примечание:
