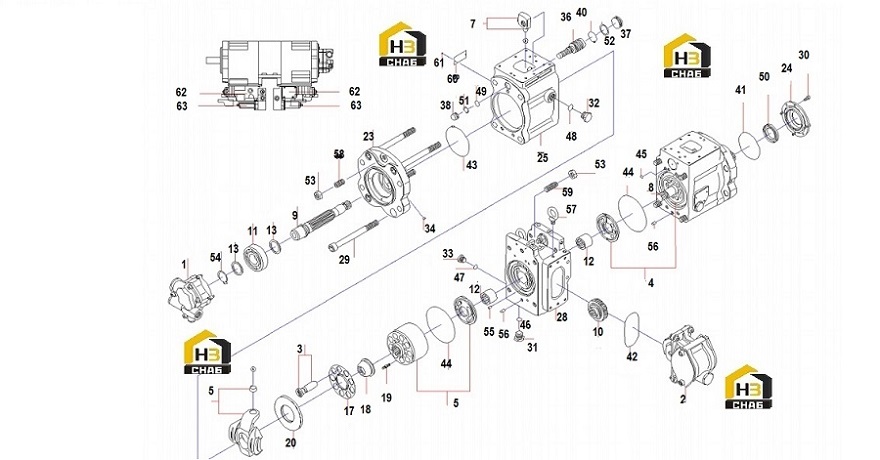

Комплектующие насоса плунжерного 60252894

← Комплектующие редуктора 60181550 Клапан многоходовой (часть1) 60251678 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot pump

Каталожный номер:B220301000680

Комплект:1

Примечание:

№ на схеме:2

Наименование:PTO assembly

Каталожный номер:60273359

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plunger GP

Каталожный номер:60084853

Комплект:2

Примечание:

№ на схеме:4

Наименование:Block AS, cylinder

Каталожный номер:60084845

Комплект:1

Примечание:

№ на схеме:5

Наименование:cylinder assembly(L)

Каталожный номер:60286677

Комплект:1

Примечание:

№ на схеме:6

Наименование:Swash plate GP

Каталожный номер:60084851

Комплект:2

Примечание:

№ на схеме:7

Наименование:tilting pin assembly

Каталожный номер:60286678

Комплект:2

Примечание:

№ на схеме:8

Наименование:drive shaft(F)

Каталожный номер:60286679

Комплект:1

Примечание:

№ на схеме:9

Наименование:drive shaft(R)

Каталожный номер:60286680

Комплект:1

Примечание:

№ на схеме:10

Наименование:first gear

Каталожный номер:60286681

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing, ball, cylindrical

Каталожный номер:60038136

Комплект:2

Примечание:

№ на схеме:12

Наименование:needlie bearing

Каталожный номер:60286682

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer, bearing

Каталожный номер:60038677

Комплект:4

Примечание:

№ на схеме:17

Наименование:Plate, pressure

Каталожный номер:60082175

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sleeve, spherical

Каталожный номер:60038585

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring, backward

Каталожный номер:60038383

Комплект:18

Примечание:

№ на схеме:20

Наименование:Disc, slipper

Каталожный номер:60038379

Комплект:2

Примечание:

№ на схеме:23

Наименование:Support, swash plate

Каталожный номер:60038623

Комплект:2

Примечание:

№ на схеме:24

Наименование:seal cover(F)

Каталожный номер:60286683

Комплект:1

Примечание:

№ на схеме:25

Наименование:pump casing

Каталожный номер:60286684

Комплект:2

Примечание:

№ на схеме:26

Наименование:valve block

Каталожный номер:60286685

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:60038567

Комплект:8

Примечание:

№ на схеме:30

Наименование:Screw, socket head

Каталожный номер:60038565

Комплект:4

Примечание:

№ на схеме:31

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:2

Примечание:

№ на схеме:32

Наименование:Plug, oil

Каталожный номер:60038653

Комплект:4

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:60091757

Комплект:2

Примечание:

№ на схеме:34

Наименование:Setscrew

Каталожный номер:60008728

Комплект:18

Примечание:

№ на схеме:36

Наименование:Plunger, servo

Каталожный номер:60038595

Комплект:2

Примечание:

№ на схеме:37

Наименование:STOPPER(L)

Каталожный номер:60254397

Комплект:2

Примечание:

№ на схеме:38

Наименование:Post, bumping

Каталожный номер:60037948

Комплект:2

Примечание:

№ на схеме:40

Наименование:Seal, O-ring

Каталожный номер:60038708

Комплект:2

Примечание:

№ на схеме:41

Наименование:O-ring

Каталожный номер:60038710

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:60039418

Комплект:1

Примечание:

№ на схеме:43

Наименование:Seal, O-ring

Каталожный номер:60038707

Комплект:2

Примечание:

№ на схеме:44

Наименование:O-ring

Каталожный номер:60208252

Комплект:2

Примечание:

№ на схеме:45

Наименование:O Ring

Каталожный номер:60224870

Комплект:18

Примечание:

№ на схеме:46

Наименование:Seal, O-ring

Каталожный номер:60038712

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:60254402

Комплект:2

Примечание:

№ на схеме:48

Наименование:Seal, O-ring

Каталожный номер:60038714

Комплект:4

Примечание:

№ на схеме:49

Наименование:Seal, O-ring

Каталожный номер:60038713

Комплект:2

Примечание:

№ на схеме:50

Наименование:Seal, oil

Каталожный номер:60197545

Комплект:1

Примечание:

№ на схеме:51

Наименование:Ring, retaining

Каталожный номер:60038280

Комплект:2

Примечание:

№ на схеме:52

Наименование:Ring, retaining

Каталожный номер:60038279

Комплект:2

Примечание:

№ на схеме:53

Наименование:Nut, hex

Каталожный номер:60038452

Комплект:4

Примечание:

№ на схеме:54

Наименование:Ring, snap

Каталожный номер:60037945

Комплект:2

Примечание:

№ на схеме:55

Наименование:Pin, oil distribution tray

Каталожный номер:60038579

Комплект:2

Примечание:

№ на схеме:56

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:4

Примечание:

№ на схеме:57

Наименование:Eyebolt

Каталожный номер:60038330

Комплект:2

Примечание:

№ на схеме:58

Наименование:Stud

Каталожный номер:60008742

Комплект:2

Примечание:

№ на схеме:59

Наименование:Setscrew

Каталожный номер:60038337

Комплект:2

Примечание:

№ на схеме:60

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:61

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:62

Наименование:regulator assembly

Каталожный номер:60286686

Комплект:2

Примечание:

№ на схеме:63

Наименование:Housing GP, valve, reducing

Каталожный номер:60125194

Комплект:2

Примечание:
