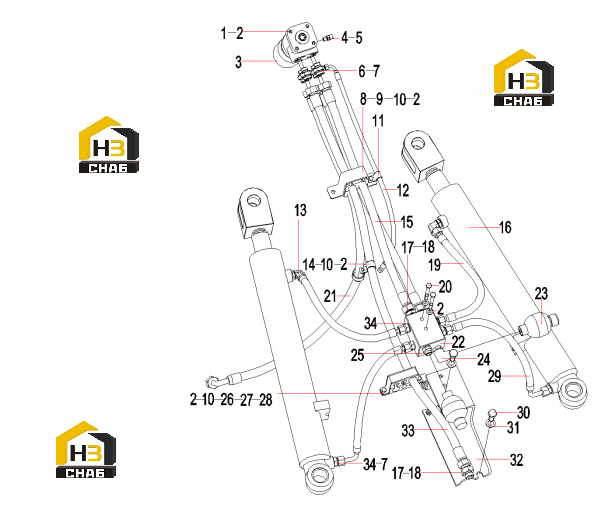

Трубопровод рулевого управления sw405k1.10.7 13650111

← Трубопровод насоса рулевого управления sw405k1.10.5 13650113 Гидроусилитель руля 60247810 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:14

Примечание:

№ на схеме:3

Наименование:Steering Valve

Каталожный номер:60247810

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205000940

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205002385

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:10

Примечание:

№ на схеме:8

Наименование:plate SYL958H1.10.8-12

Каталожный номер:13414958

Комплект:1

Примечание:

№ на схеме:9

Наименование:rubber hose clamp SYL958H1.10.8

Каталожный номер:13414959

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:11

Наименование:Wire Clamp

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:A831213093000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe connector

Каталожный номер:13170395

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:B230103001839

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steering Cylinder

Каталожный номер:60232381

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:B230103003151

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M10x100

Каталожный номер:A210110000359

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:60017832

Комплект:1

Примечание:

№ на схеме:22

Наименование:steering afflux block

Каталожный номер:13409302

Комплект:1

Примечание:

№ на схеме:23

Наименование:Accumulator

Каталожный номер:60244143

Комплект:2

Примечание:

№ на схеме:24

Наименование:jiont SYL958H1.10.8-14

Каталожный номер:13415103

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe connector

Каталожный номер:13170394

Комплект:1

Примечание:

№ на схеме:26

Наименование:bracket SW405K1.10.7.2

Каталожный номер:13633447

Комплект:1

Примечание:

№ на схеме:27

Наименование:rubber hose clamp SYL956H5.10.6

Каталожный номер:13513283

Комплект:2

Примечание:

№ на схеме:28

Наименование:board SYL956H5.10.6-2

Каталожный номер:13513284

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber hose

Каталожный номер:60235622

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M16x25GB5783 10.9 grade

Каталожный номер:A210111000366

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:

№ на схеме:32

Наименование:bracket SW405K1.10.7.1

Каталожный номер:13630883

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103006907

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205002535

Комплект:6

Примечание:
