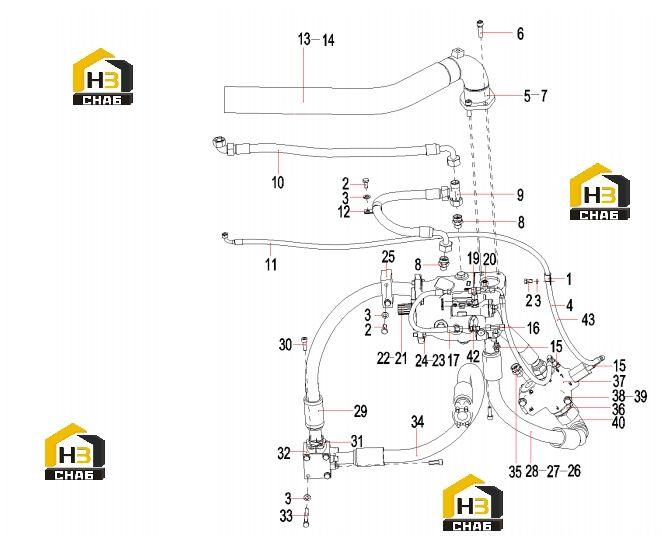

Трубопровод насоса рулевого управления sw405k1.10.5 13650113

← Трубопровод насоса sw405k1.10.4 13650112 Трубопровод рулевого управления sw405k1.10.7 13650111 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire Clamp

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:7

Примечание:

№ на схеме:4

Наименование:Rubber hose

Каталожный номер:23000735

Комплект:1

Примечание:

№ на схеме:5

Наименование:oil suction steel tube

Каталожный номер:13630843

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring 69.4x3.1JISB2401

Каталожный номер:A210608000171

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting 38 x36 x32mm

Каталожный номер:B210780001313

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose,rubber

Каталожный номер:B230103001117

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber hose

Каталожный номер:B230103003595

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:13

Наименование:il-suction rubber hose

Каталожный номер:13706500

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, T-type

Каталожный номер:60202889

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:B210780000142

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber hose

Каталожный номер:60318784

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plunger Pump

Каталожный номер:60282204

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101001392

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:26

Наименование:rubber hose

Каталожный номер:60284034

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000343

Комплект:4

Примечание:

№ на схеме:29

Наименование:Hose,rubber

Каталожный номер:B230103008549

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000354

Комплект:12

Примечание:

№ на схеме:31

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:6

Примечание:

№ на схеме:32

Наименование:one-way valve

Каталожный номер:60282212

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M10x90GB5782

Каталожный номер:A210110000270

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103003077

Комплект:1

Примечание:

№ на схеме:35

Наименование:joint SW405K1.10.5-2

Каталожный номер:13632420

Комплект:1

Примечание:

№ на схеме:36

Наименование:end straight joint SW405K1.10.5-1

Каталожный номер:13632419

Комплект:2

Примечание:

№ на схеме:37

Наименование:Priority Valve

Каталожный номер:60282210

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M12x100GB5782 10.9

Каталожный номер:A210110000197

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:40

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:42

Наименование:rubber hose

Каталожный номер:60273630

Комплект:1

Примечание:
